Eine "vorher-nachher" Gegenüberstellung eines Westinghouse Doppelmanometers (für Hauptleitungsdruck und Druck Vorratsbehälter) für unsere Dampflok Mosbach-Mudau 4 (Fotos: EWK).

Auf dem Bild nur schwer zu erkennen: Zwei Zeiger sitzen hintereinander.

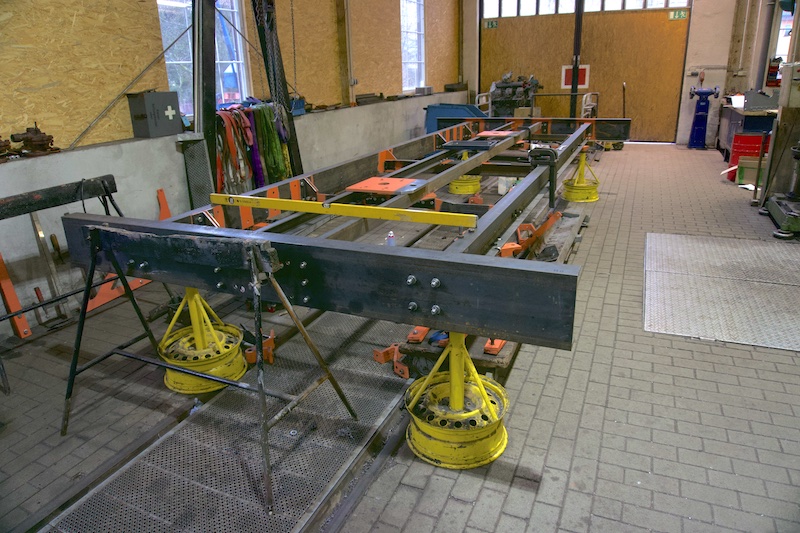

In Hüinghausen hat die Aufarbeitung des 5. O-Wagens unseres "Lenz"-Zuges begonnen. Vor dem Sandstrahlen werden zunächst alle Anbauteile vom Rahmen abgebaut, um diese separat zu sandstrahlen und zu richten oder nachzufertigen. Später werden die Teile wieder angenietet oder angeschraubt. <brclass="responsive" />
Auch wenn wegen den Corona-Beschränkungen die eigenen Hobby-Arbeiten momentan auf den Rechner und den Arbeitskeller beschränkt bleiben, sind jetzt 11 Fahrzeuge von Kleinbaan in der aktiven Aufarbeitung:
- 3 Dampfloks (RUR, Mosbach-Mudau 4, E.K.B. 14g)
- 4 „Lenz“ Wagen (FKB 6, FKB 10, KKB 7 und jetzt der O-Wagen GbKB 1050)
- 2 OEG-Wagen (OEG 1024 und 1017)
-
2 Wagen für den „Weyer“-Zug (
BK 38 und MKB F Nr4)
7 der 8 beteiligten Werkstätten können momentan mehr oder weniger "normal" weiterarbeiten, nur die Werkstatt der VoR ist bis auf weiteres komplett geschlossen. <brclass="responsive" />
Ein kleiner Hinweis: Im Beitrag war ein kleiner Zahlendreher: wir haben mit dem O-Wagen mit der PKP-Inventarnummer 284/08 begonnen (GbKB 1050), der Beginn der Aufarbeitung vom KKB 242 (PKP Inventarnummer 289/08) folgt im Blockabstand. Die Rahmenlänge beider O-Wagen ist gleich, die 30 cm Unterschied beim Radstand (3,50 m gegenüber 3,20 m beim KKB 242) ist nur zu erkennen wenn die beiden Wagen nebeneinander stehen.

Die Gußteile für die Seilführungen und Rollen der Görlitzer Gewichtsbremse sind fertig. Erst bei Konstruktion und Modellbau wird deutlich um wieviel unterschiedliche Einzelteile es sich handelt. Demnächst geht mit den Teilen für die Bremskurbel weiter...

Die Kesselverkleidung für die RUR ist ein gutes Stück vorangekommen. Die Wasserstandsschutz britischer Bauart wird noch durch einen Schutz aus Drahtglas nach Vorbild der OEG 102 ausgetauscht.

Erkennbare Fortschritte hat die Montage der Seitenwände vom OEG 1024 bei Alan Keef in Ross-on-Wye gemacht. Eine Fertigstellung des Wagen bis Ende Mai scheint weiter machbar zu sein.
Nicht so schöne Nachrichten gibt es aus Aberystwyth: Nachdem bereits im März der Fahrtbetrieb auf der Vale of Rheidol Railway eingestellt wurde, wurde jetzt auch die Werkstatt der VoR wegen der Corona Krise geschlossen. Noch ist nicht absehbar, welche Auswirkung diese temporäre Schließung auf den Zeitplan unserer Dampflok RUR hat.

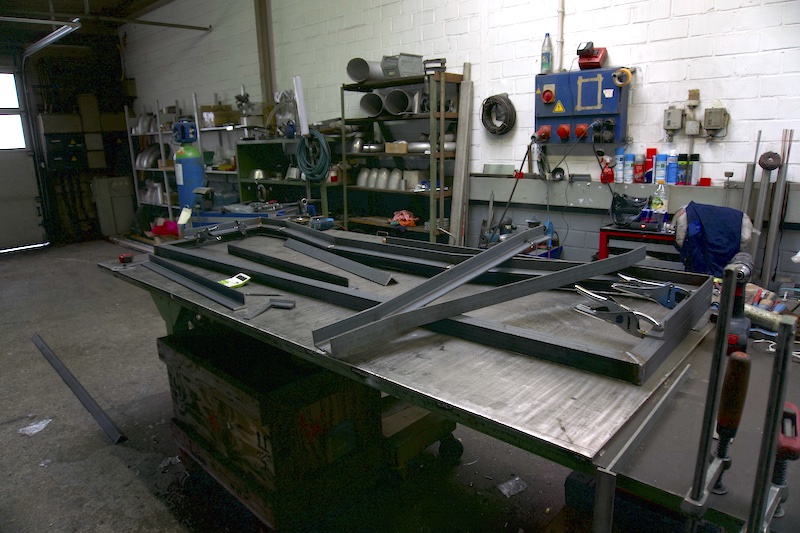

Die Wasserkästen und Kohlenkästen der E.K.B. 14g werden wieder als Nietkonstruktion aufgebaut. Beide Wasserkästen sind vermessen und mit der Werkzeichnung verglichen. Bekanntermaßen sind Kohlenkästen auf Dampfloks typische Korrosionsherde. Bei der E.K.B. 14g wurden offenbar bei Durchrostungen im Kohlenkasten auf der Heizerseite zur Reparatur von innen einfach weitere Bleche aufgesetzt - was die Korrosion "darunter" dann weiter gefördert hat. So ist hier im Laufe der Jahrzehnte "Blätterteig"aus diversen Blechlagen und Rost dazwischen entstanden -  hier bleibt nur ein Neubau übrig.

Beim Kessel für unsere Dampflok E.K.B. 14g ist mittlerweile die Feuerkiste in den Stehkessel eingebaut; die Untersätze für Armaturen und die Waschluken sind eingeschweißt. Auch die Stehbolzen auf der linken Seite sind eingesetzt (unten im Bild schwach zu erkennen); jetzt geht es mit den Stehbolzen auf der rechten Seite weiter. Für eine optimale Arbeits- und Schweißposition ist der Stehkessel auf die Seite gelegt.

Auch der Langkessel ist weitgehend fertiggestellt und wartet auf das Ansetzen an den Stehkessel.

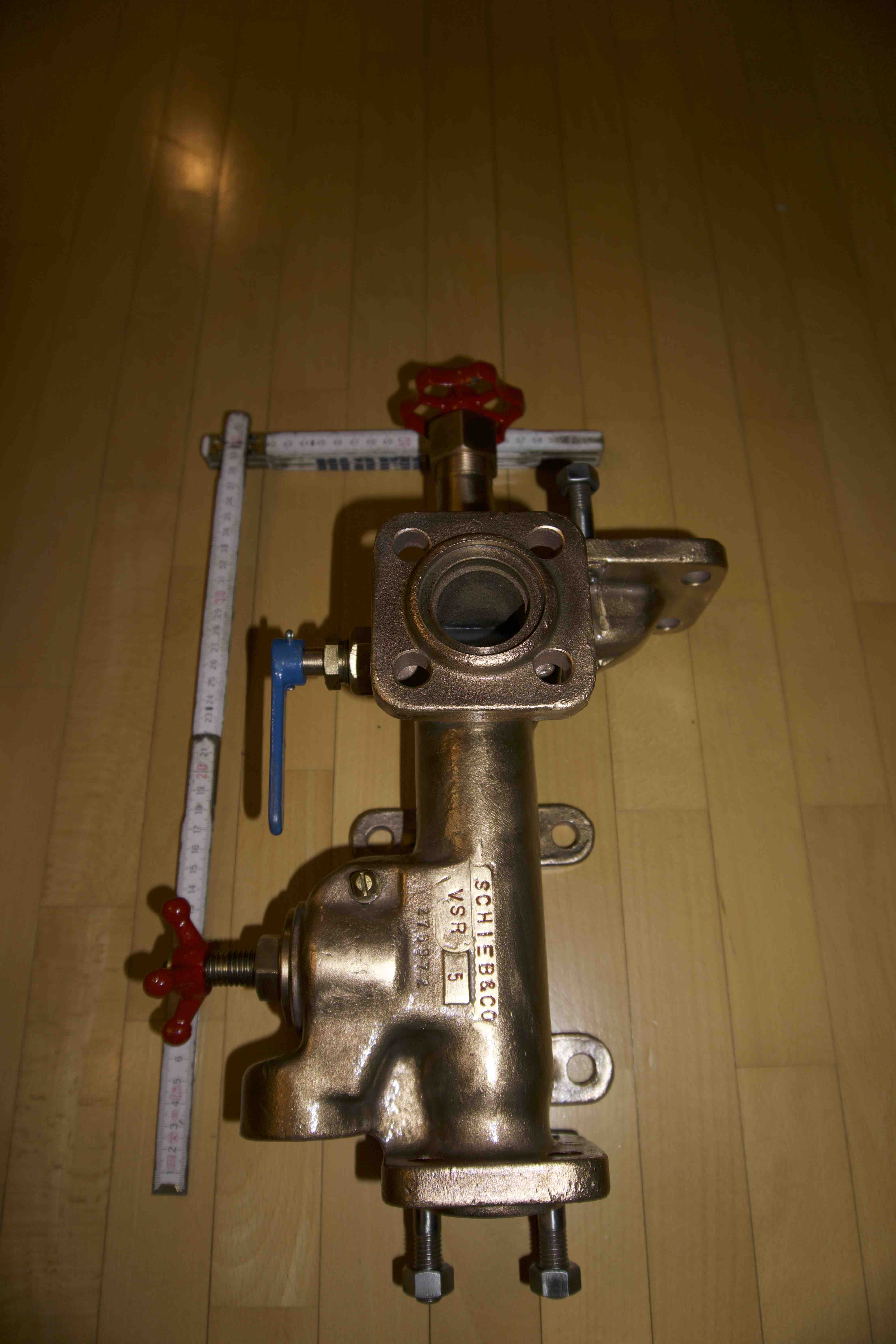

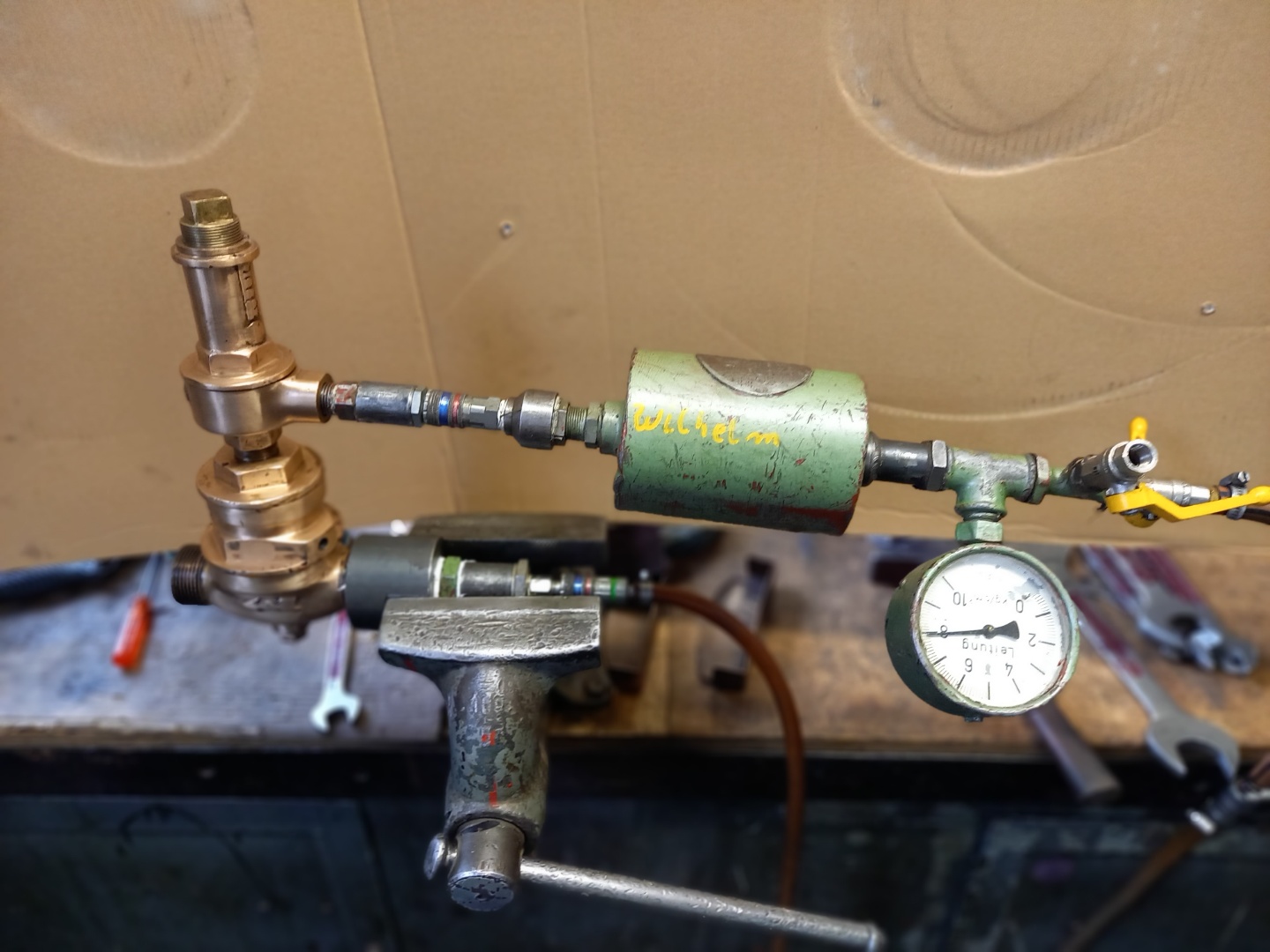

Wie gut, wenn der Osterurlaub wegen Coronavirus Reisebeschränkungen ausfällt, im heimatlichen Keller noch ein  paar Armaturen zur Aufarbeitung liegen. Ein gutes Rezept gegen Langeweile und schlechte Laune.

Willkommen in dem 2. Klasse Abteil unseres BPwPost der Franzburger Kreisbahnen! Rechts geht es später zur Plattform, links zum Gepäckabteil. Noch fehlen Fußboden, Dach, Anstrich, die Längsbänke und diverse Beschlagteile, doch das wird sich in den nächsten Wochen ändern...

Nach den Einsätzen in Bruchhausen-Vilsen und bei der Sauerländer Kleinbahn waren an den O-Wagen OEG 866 und OEG 870 noch verschiedene Nacharbeiten erforderlich. Zwar war der Umfang der Arbeiten eigentlich überschaubar, durch das Warten auf externe Werktstätten und Ersatzteile hat es dann doch ein gutes halbes Jahr gedauert. Letzte Woche konnten beide Wagen endlich ihre Probefahrt absolvieren und können nächste Woche die Gleise in der Werkstatt in Hüinghausen wieder verlassen.

Diese Woche haben wir wieder von der Werkstatt der Vale of Rheidol Railway Fotos zum Fortschritt der Arbeiten an unserer Dampflok RUR bekommen. Normalerweise ist offensichtlich, welche Bauteile auf einer Aufnahme zu sehen sind. Auch hier war klar, dass es sich um Teile der Steuerung handelt. Nur ist eine Joy-Steuerung an deutschen Dampfloks nicht verbreitet gewesen und es stellte sich die Fragen: Wo sitzen die gezeigten Teile genau - und wie werden sich richtig bezeichnet? Also den Haeder "Steuerungen. Band 3 von Dampfmaschinen" aus dem Jahr 1910 aus dem Bücherregal geholt und mit der Werkszeichnung von Henschel verglichen. Und damit es für den Leser nachvollziebar bleibt, die Teile in der Werkzeichnung markiert und beschriftet.

Die Joy-Steuerung gehört zu der Gruppe der Lenkersteuerungen und war nach Haeder "Für mittlere und grössere Schiffsmaschinen beliebt". Und weiter: "Der Antrieb erfolgt durch Lenker und Gegenlenker, die von der Treibstange A B  (Foto einer Treibstange der RUR siehe Tagebuch vom 7. März 2020) angetrieben werden. Im Punkte C der Treibstange greift die Lenkerstange C D an, deren Ende D in einem Schwinghebel D E drehbar gelagert ist. An diesem Ellispsenlenker ist bei F ein Gegenlenker, auch Exenterstange genannt, drehbar befestigt, deren Punkt G mit einem Gleitklotz in einer Schleifkulisse  hin und hergleitet, wobei das freie Ende H der Exenterstange ellipsenförmige Bewegungen macht, die durch die Schieberschubstange H J auf die Schieberstange übertragen wird."

Die beiden Lenkerstangen: Links (= oben) das Lager C, das über einen Bolzen mit der Treibstange verbunden ist; rechts das Lager D, das mit Schwinghebel verbunden ist. Dazwischen das Lager F, wo der Bügel der Exenterstange angreift.

Die Exzenterstange: Links von den Gleitklötzen ist noch knapp der Bolzen H erkennbar, über den die Exzenterstange mit der Schieberschubstange verbunden wird. Die Umsteuerwelle mit den Schleifkulissen. (Aufnahme bei Aan Keef vom August 2015, wie die Zeit vergeht.....).

Die Umsteuerwelle mit den Schleifkulissen: (Aufnahme bei Aan Keef vom August 2015, wie die Zeit vergeht.....).  Links an der Welle sitzt im eingebauten Zustand der Hebel, über den der Lokführer die Füllung reguliert bzw. die Steuerung auf Vorwärts- und Rückwärtsfahrt stellt. Eine Animation zur Funktion einer Joy-Steuerung ist im Netz unter folgendem Link zu finden: https://steamboating.de/kaiser/dampfmaschine-kaiserliche-marine-02-04.php.
Eine weitere Darstellung findet sich hier: Inside Joy Valve Gear (mit sichtbarer Kulisse).

Die Gehäuse der Anstellventile am Dampfverteiler unserer Lok E.K.B. 14g  sind poliert. Im Gegensatz zu den Ventilen der Deutschen Reichsbahn mit Handrädern hat Krauss die Ventile mit Griffen versehen.

Die zugehörigen Einzelteile. In der oberen Reihen von rechts nach links: Ventilsitz, Ventilkegel, Haltestift und Ventilspindel. Darunter von oben nach unten: Spindelführung, Stopfbuchse, Überwurfmutter. Beim Zusammenbau kommt zwischen Spindelführung und Stopfbuchse noch eine Packung.

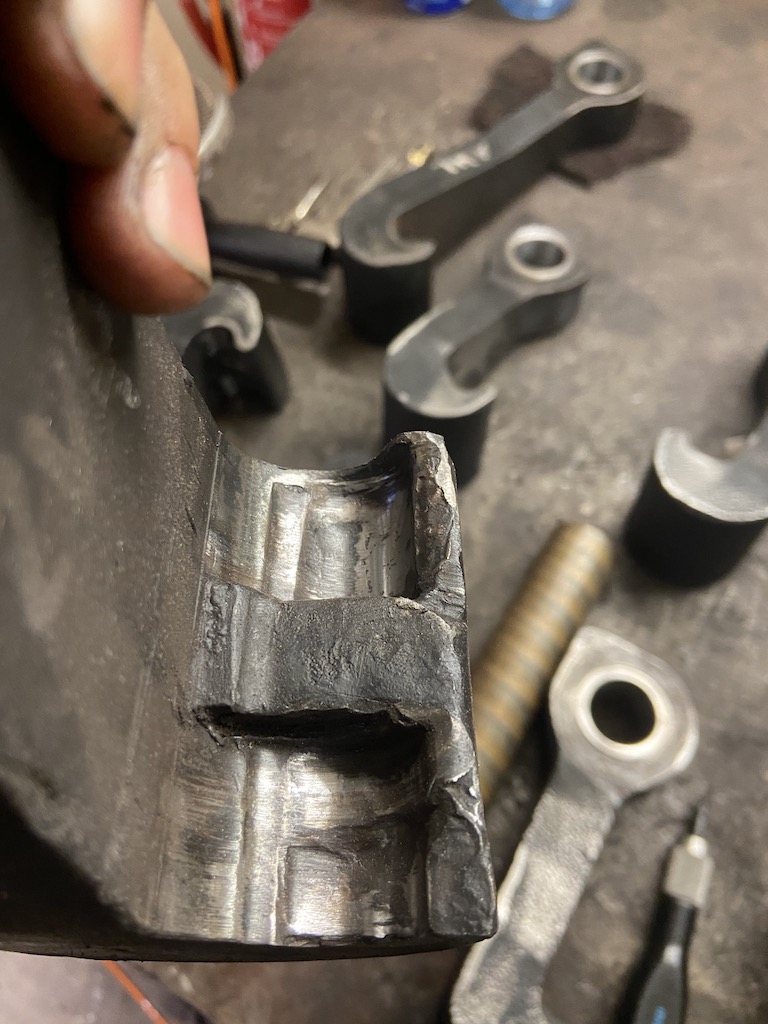

In Summe sind die Teile der Steuerung an unserer Lok 4 doch mehr verschlissen als erwartet. Wahrscheinlich ist die DB in den letzten Jahren vor Abstellung auf Verschleiß gefahren und hat nur noch die Instandhaltungen durchgeführt, die unumgänglich waren. So sind größere Arbeiten an den Schieberstangen der Flachschieber erforderlich; hier zur Bearbeitung eingespannt auf einer Drehmaschine. (Foto EWK).

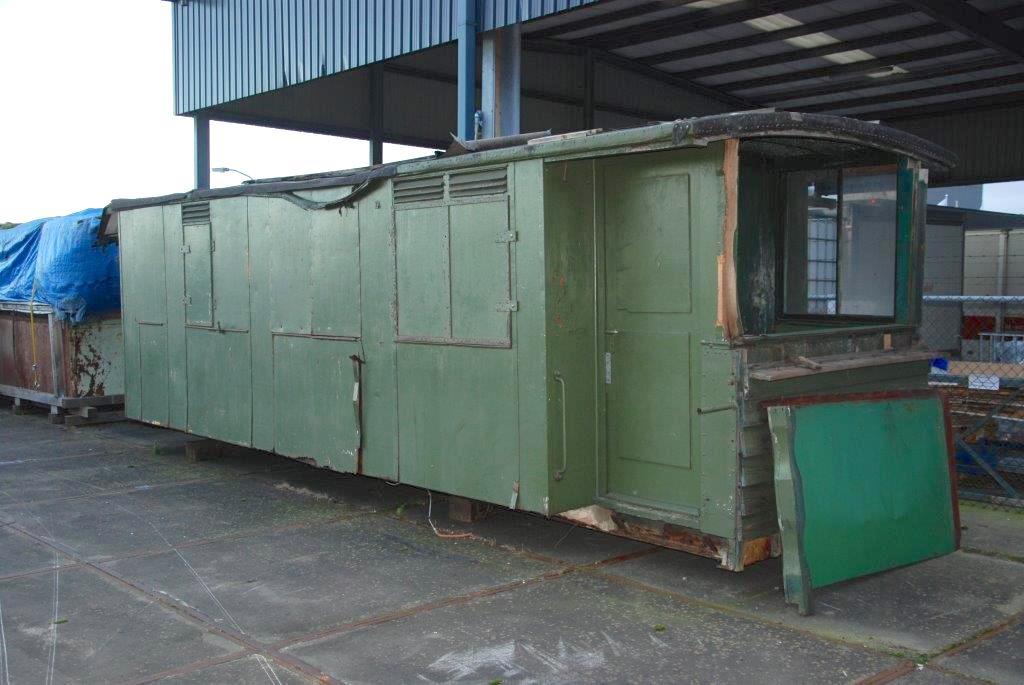

Bei über 100 Jahre alten Personenwagen ist immer eine Frage, welche Beschlagteile und Einrichtungsgegenstände noch original sind oder im Laufe der Jahrzehnte im Rahmen von Untersuchungen und Reparaturen entfernt oder modernisiert wurden. Zudem wurden bei einer Nachnutzung als Gartenhäuschen oder Schuppen Teile demontiert, die nicht mehr benötigt wurden oder störten. Details sind auf Werkszeichnungen und Fabrikfotos zumeist nicht zu erkennen; historische Innenaufnahmen von Personenwagen sind selten.
Dankenswerterweise hat uns der DEV für unsere Lenz-Personenwagen verschiedene Teile zum Vergleichen und Nachmessen zur Verfügung gestellt.
Petroleumlampen (links) für das Zugführerabteil und das Personenabteil (rechts), Kaminaufsätze, Türgriffe und Türstopper.

Parallel werden zu einem am FKB 10 noch vorhandenen Türschlosskasten eine Zeichnung angefertigt und Türgriffe beschafft. Die Liste der zu restaurierenden oder nachzufertigten Klein- und Beschlagteile für unsere Lenz-Wagen umfasst fast 2 Seiten....

Es sind manchmal die kleinen Teile, die bei der Restaurierung von Wagen Spaß machen. Hier drei Beschlagteile für die Fensterriemen an Personenwagen. Das Original war im Personenwagen 52 der Borkumer Inselbahn (Waggonfabrik Oldenburg, Baujahr 1926) verbaut. Hersteller ist der Firma J.C.F. Kaufmann aus Velbert.
Von einem Leser kam der Hinweis, dass die Firma später in Wuppertal-Vohwinkel saß und ein bekannter Hersteller für Eisenbahn- und Strassenbahn-Beschlagteile aus Metall war. Besonders die Glocken für Strassenbahn-Triebwagen und -Beiwagen waren international weit verbreitet. Ein weiteres Produkt waren handbetätigte Scheibenwischer für Schienenfahrzeuge. Rund 180 Mitarbeiter hatte die Firma J.C.F. Kaufmann Metallwarenwerk GmbH & Co. KG zu Beginn der 1990er Jahre noch. Danach gingen die Geschäfte zunehmend schlechter. Die Zahl der Beschäftigten sank zusehends und im Jahr 2009 musste Insolvenz angemeldet werden. Mit der französischen Cofipro-Barat-Gruppe wurde ein Investor gefunden, der den Betrieb übernahm und den Standort an der Essener Straße 70 mit 38 Beschäftigten weiterführte. 2012 ging das Nachfolgeunternehmen BS Kaufmann ebenfalls in Insolvenz und wurde von S&S in Mühlhausen übernommen.

Die ersten Teile für die Domverkleidung der RUR liegen bereit.

Der Wagenkasten unseres vierachsigen "Weyer" Güterwagens der Mindener Kreisbahnen wird diese Woche entbrettert.

In Krefeld wird momentan parallel am Kessel und am Fahrwerk gearbeitet: Am Dom werden abgängige Stiftschrauben demontiert.

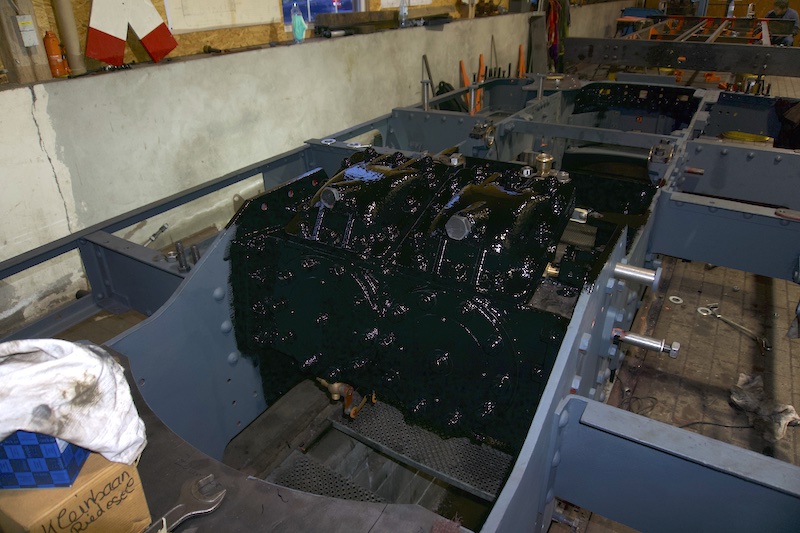

Zur Bearbeitung des linken Zylinders kommt das mobile Bohrwerk von EWK zum Einsatz. (Beide Aufnahmen EWK).

Nach über 80 Jahren ist in Deutschland die Fertigung von Preßkohlenheizungen für Eisenbahnfahrzeuge wieder angelaufen. Hier das erste Los der neu gegossenen Rahmen für die Klappen.

Der Kessel der E.K.B. 14 g nimmt Gestalt an: Der Stehkessel...

...der Langkessel mit Rohrwand....

... und die Rauchkammer-Vorderwand mit der Rauchkammertür.

Die Anbringung der Kesselverkleidung schreitet voran. Links im Bild die Feuerkiste der Lok.

Die Treibstangen der RUR sind fertig. Bei der oberen Stange befindet sich links das große Lager für die gekröpfte Treibachse, rechts das Lager für den Kreuzkopf-Bolzen. In der Mitte der Treibstange ein weiteres Lager; hier greift der Gegenlenker der Joy-Steuerung an.

Die Lagerschalen für die Keuzkopfseite.

Für die Bearbeitung der Lagerschalen hat die Werkstatt der Vale of Rheidol eine passende Vorrichtung gebaut.

Der Rahmen vom O-Wagen OEG 1024 ist lackiert und die Trittstufen sind montiert. Die Hölzer für Fußboden und Verbretterung sind bereits vor einigen Wochen geliefert worden. Im März kommen die Radsätze mit neu aufgezogenen Radreifen aus der Radsatz-Werkstatt zurück; auch die bei der DB in Fulda aufgearbeiteten Bremsventile und neue Behälter für die Druckluftbremse sind auf den Weg nach Ross-on-Wye zu Alan Keef Ltd.

Bei Alan Keef kleiden die Spengler den Stehkessel der RUR ein.

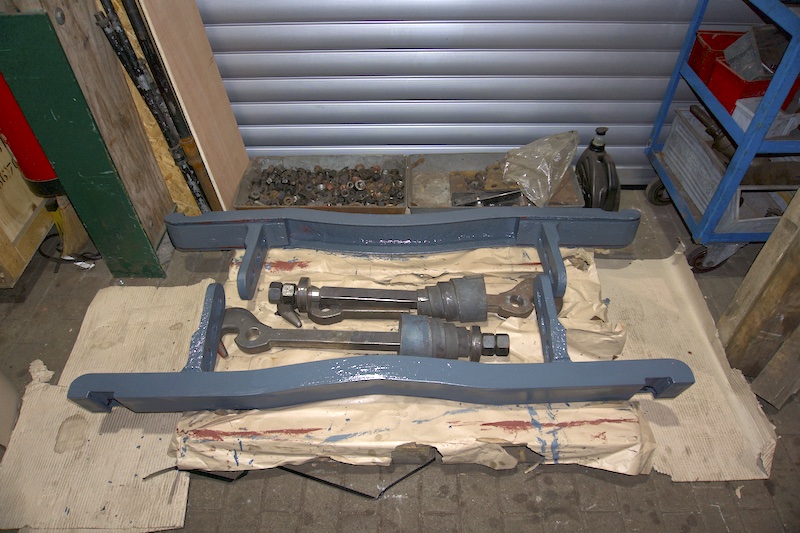

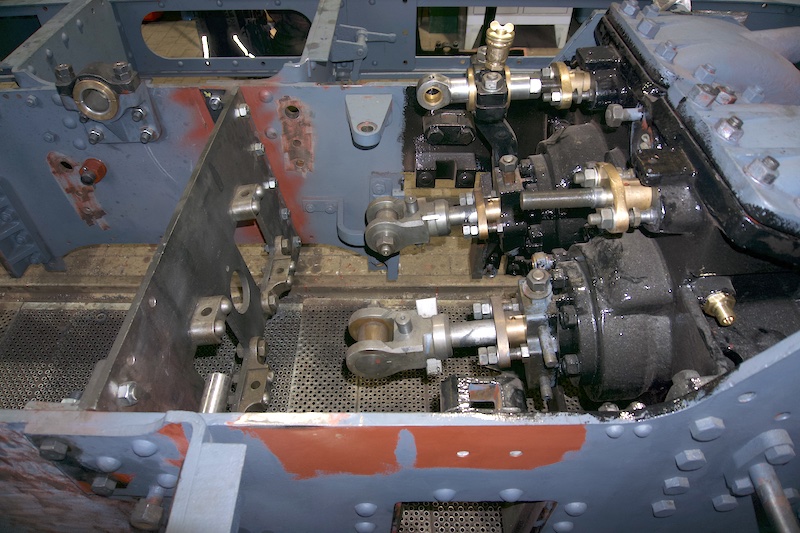

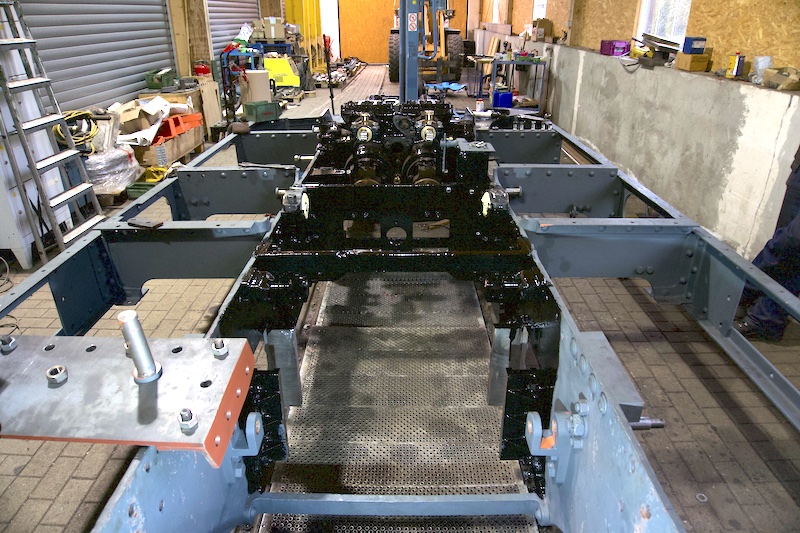

Gestern haben wir die hintere Zug- und Stoßvorrichtung abgebaut und arbeiten uns jetzt bei der Demontage der restlichen Anbauteile von hinten nach vorne durch.  Der Tag wurde auch genutzt, um den weitgehend freigelegten Rahmen mit einer Handlampe gründlich von außen, innen und von unten zu inspizieren. Der gute Zustand des Rahmens konnte bestätigt werden und wir haben an den neuralgischen Stellen bisher keine Anrisse im Rahmen gefunden. Fett und Kalkstaub aus jahrelangem Einsatz im Zementwerk scheinen einen guten "Unterbodenschutz" gebildet zu haben. Ggf. verborgene Schäden werden aber erst nach dem Sandstrahlen zu sehen bzw. auszuschließen sein.
Nur das Bodenblech unter dem Führerstand und die darunterliegenden Werkzeugkästen sind  "Blätterteig" - hier wird in der Zeit als Denkmalslok wohl das Regenwasser gestanden haben.
