Die 3. Klasse der Lenz-Personenwagen von Görlitz hatte Holzbänke mit Sitzgestellen aus Stahl. Leider waren in unserem FKB 10 keine Bänke mehr vorhanden. Nun ist es schwierig, nur aus den Schnitten in Werkszeichnungen und aus den wenigen Innenraumfotos - wo zudem wenig vom Unterbau der Bänke zu erkennen ist - die genaue Konstruktion zu rekonstruieren.
So traf es sich, dass die Hirzbergbahn für ihren Görlitzer Personenwagen der GWME bereits gleiche Sitzgestelle nachgefertigt hat und hierzu vorab baugleiche Sitzgestelle in den Görlitzer Personenwagen vom DEV nachgemessen hatte. Dankenswerterweise haben uns die Kollegen von der Hirzbergbahn ihre Zeichnung der Sitzgestelle ausgeliehen. Unser Schreiner hat die Zeichnung digitalisieren und eine Biegelehre für die Sitzgestelle lasern lassen. Als kleines Dankeschön fräsen wir dann bei der Anfertigung der Holzleisten für unsere Bänke für die Kollegen in Georgenthal gleich die "Kniekehlenleisten" für ihre Bänke mit.

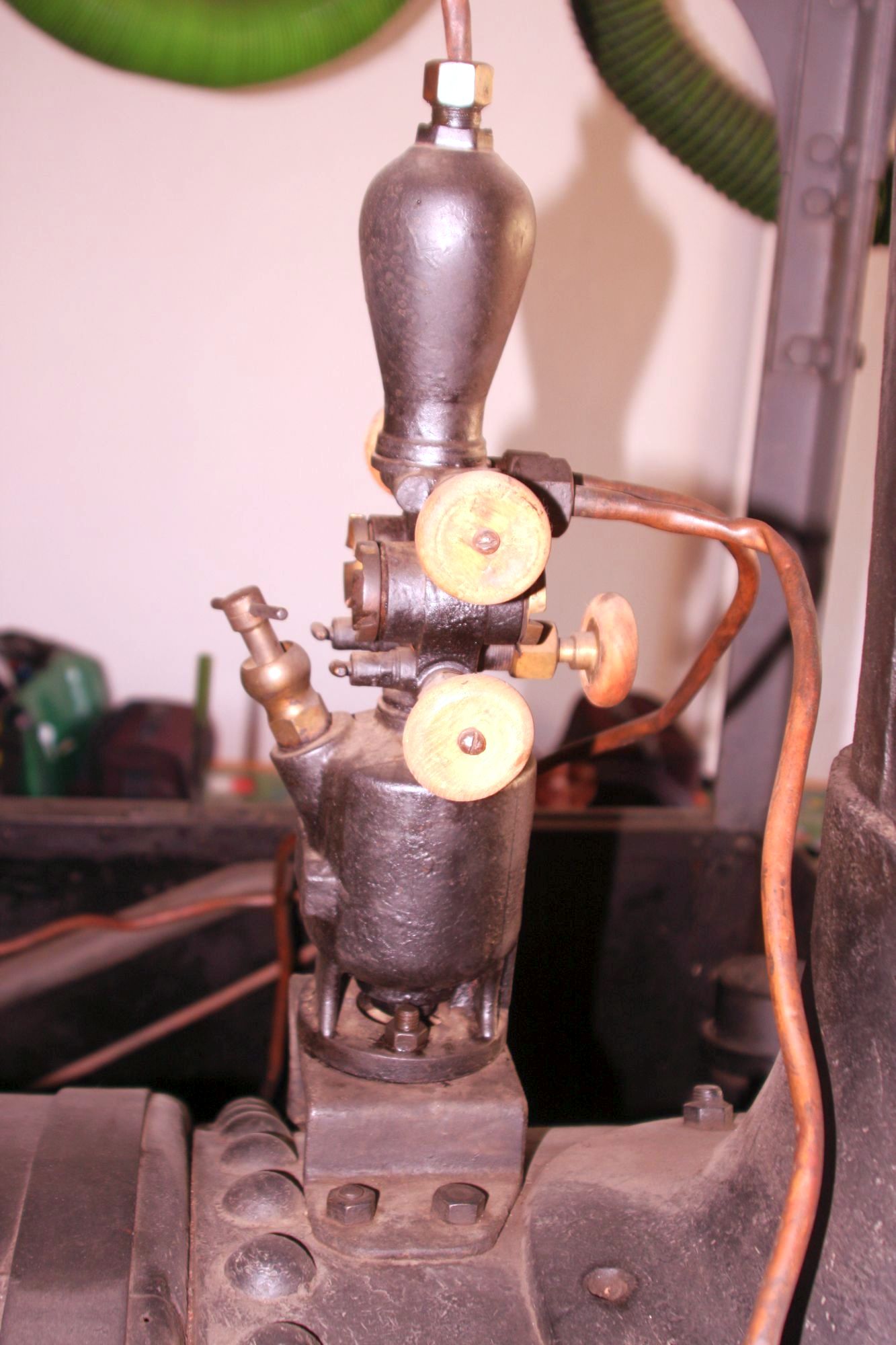

In der privaten Sammlung eines unserer Mitstreiter fand sich noch ein Reglerschmierhahn, den wir auf der RUR oder der 5i verbauen können. Damit der Hahn auch im Betrieb nachgefüllt werden kann, hat er zwei Absperrhähne.

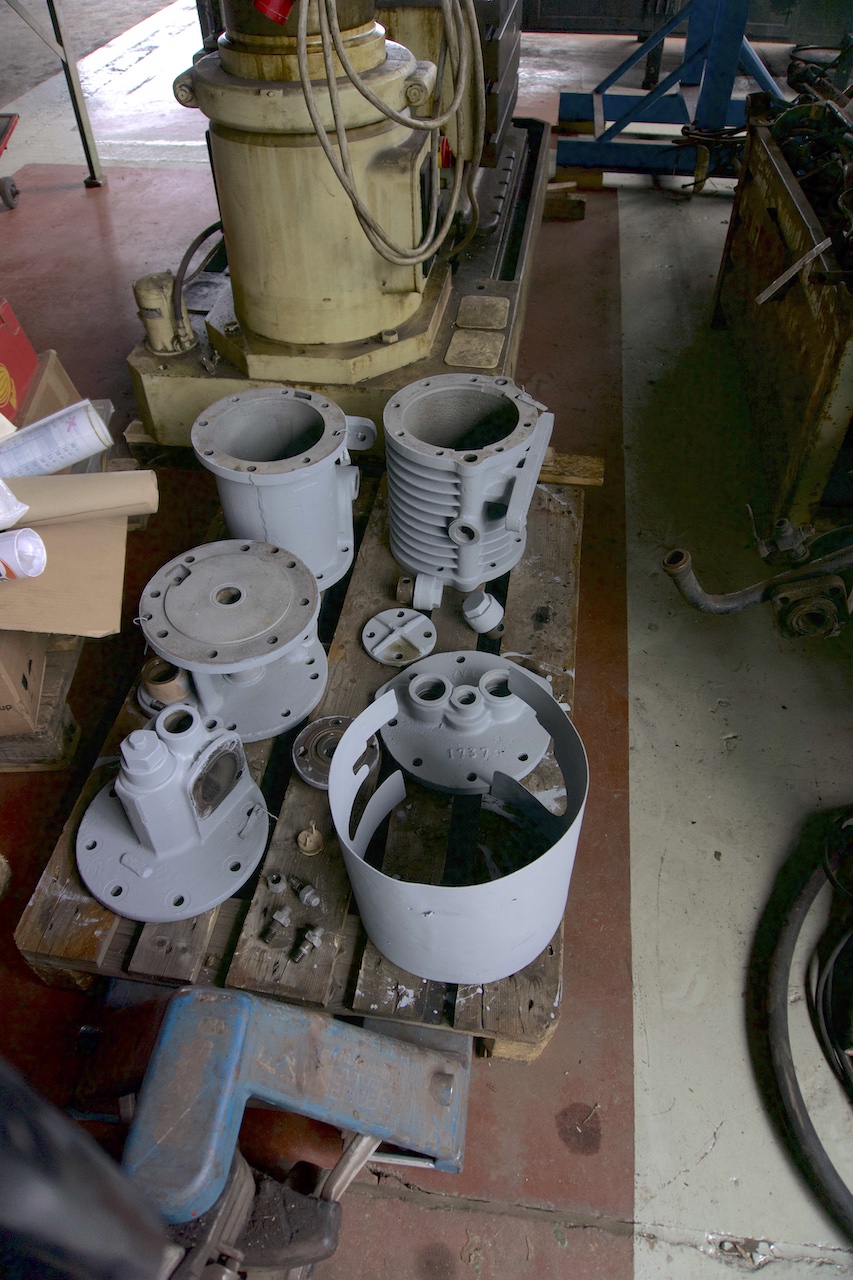

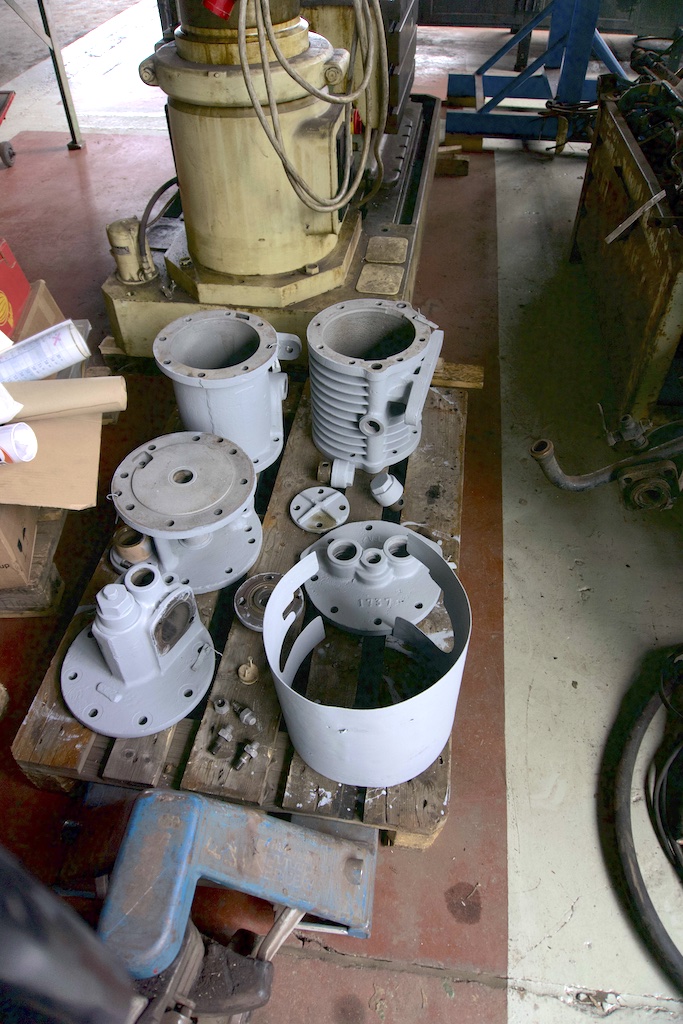

Für das Grundieren haben wir die RUR doch noch weiter demontiert. So ist jetzt auch die Steuerwelle abgebaut. In den nächsten Tagen ist noch etwas "Überkopfarbeit" beim Streichen der Unterseite angesagt. Danach machen wir mit dem zweiten Grundieranstrich - zum besseren Kontrast mit der ersten Lage  in grauer Farbe  - weiter.

In England bei Alan Keef sind weiter die beiden OEG Güterwagen 1021 und 1029 in Arbeit. OEG 1029 hat eine neue Pufferbohle erhalten.

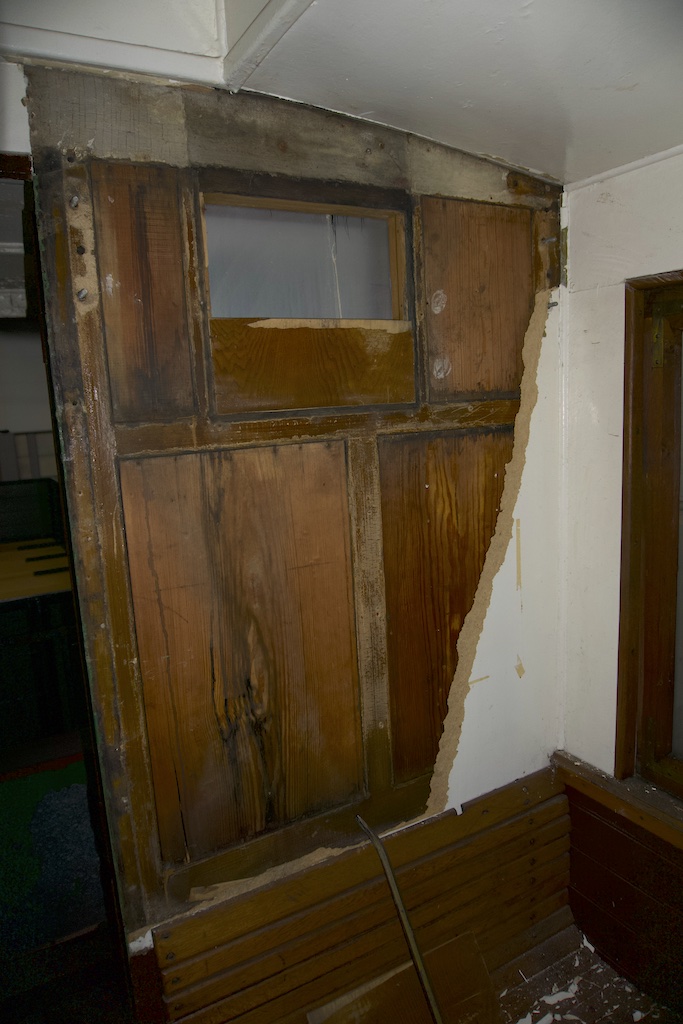

Für das 2. Klasse Abteil unseres FKB BPwPost 6 darf die Innenausstattung auch etwas höherwertig sein.

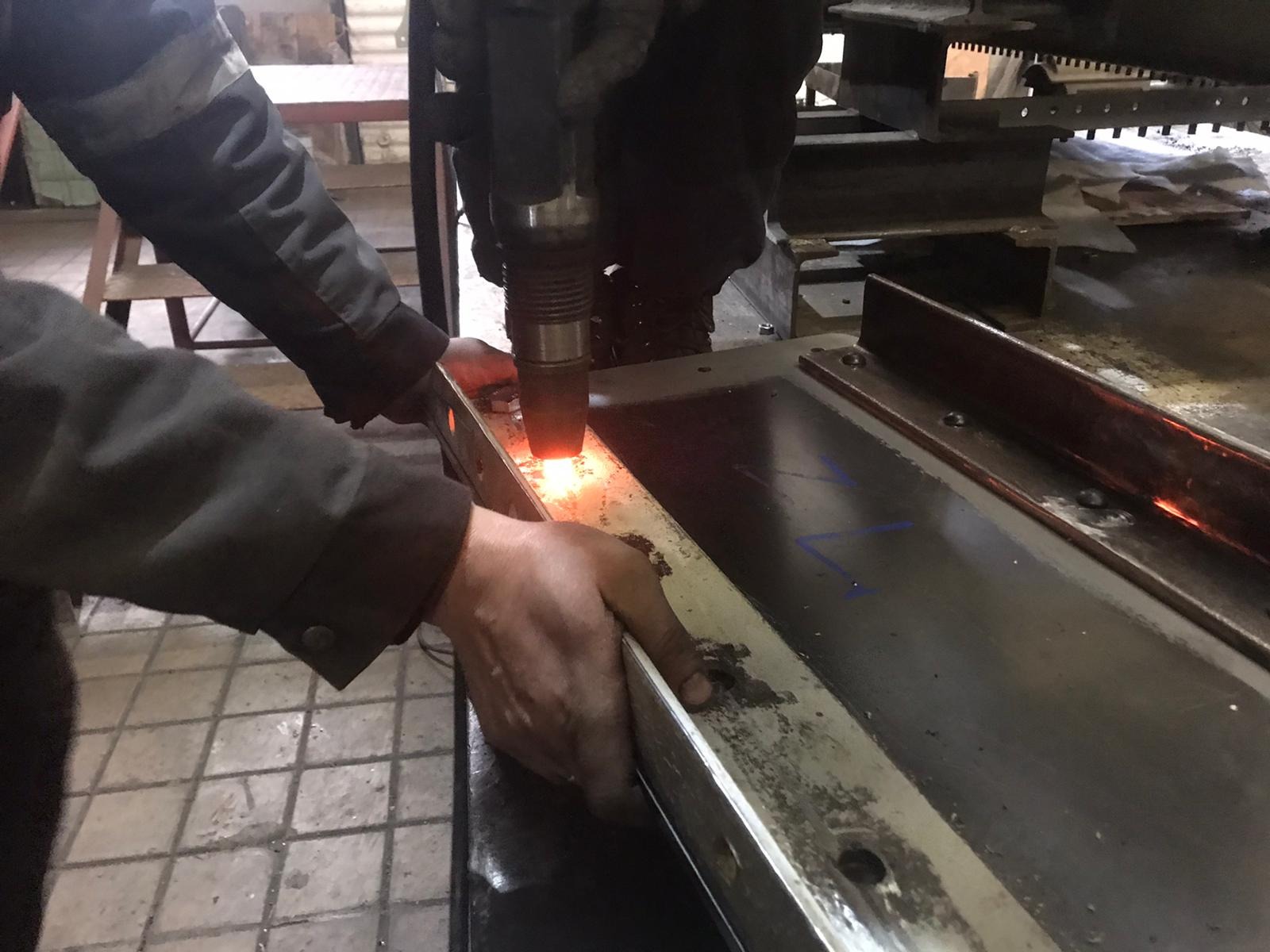

Nachdem in den letzten Tagen die Nacharbeiten am Rahmen gemacht wurden haben wir begonnen, den Rahmen zu grundieren. Damit wir gut in die Ecken kommen sind Verstärkungswinkel, Pufferträger und ein Querträger ausgebaut. Diese werden später wieder eingenietet oder festgeschraubt.

Die Vorderseite der RUR.

s

Der erste Musterhahn für die Dampfheizung ist fertig. Rechts im Bild ein Stutzen, den wir für das Abdrücken der Hähne angefertigt haben.

Für den Griff vom Absperrhahn läuft noch der Modellbau.

EWK hat zwei neue Schieberstangenstopfbuchsbrillen aus Rotguß gefertigt, noch ohne Schraubenbohrungen. Ein erster Anpaßversuch mit den neuen Schieberstangen zeigte, daß es auf der linken Seite augenscheinlich gut durch die Führung am hinteren Zylinderdeckel paßt.

Auf der rechten Seite muss hingegen noch gerichtet werden. Wir wußten, daß eine Schieberstange mal verbogen war. Offensichtlich gab es mal eine Krafteinwirkung, die nicht nur die Schieberstange, sondern auch die Führung deformierte.

Während die neuen Radreifen für die E.K.B. 14g auf der Drehbank sind, werden auf dem Bohrwerk an den Radsätzen die Bohrungen für die Kuppelzapfen ausgespindelt.

So ist gewährleistet, dass die neuen Zapfen später fest und an der richtigen Stelle im Radsatz sitzen werden.

Heute sind die am Freitag gelieferten Radreifen bereits auf die Drehmaschine gegangen. Passend zum Außendurchmesser und zum Stichmaß der Felgen werden die Radreifen innen ausgedreht.

Der Rahmen der E.K.B. 14g ist in Zamberk angekommen. Aktuell sind damit die Fahrwerke von 3 Dampfloks parallel an unterschiedlichen Standorten (MM 4 bei EWK in Krefeld, RUR in der Werkstatt der MME in Hüinghausen) in Arbeit.

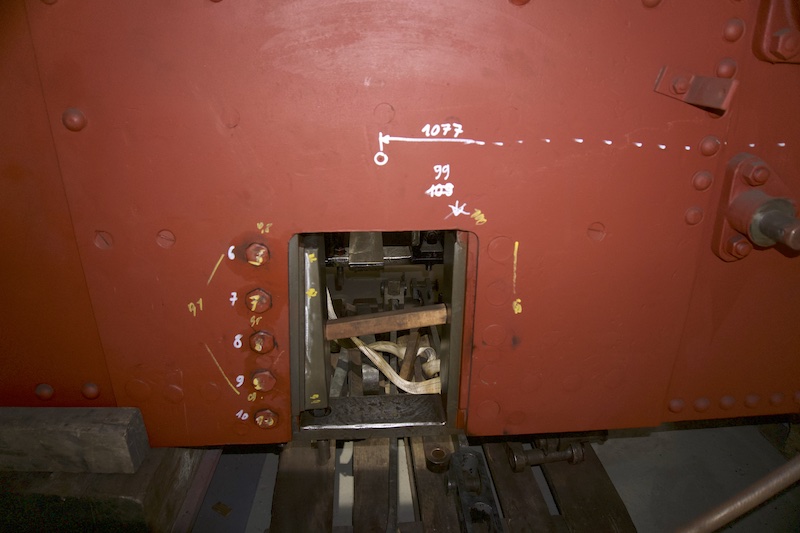

Bei der RUR hat die Federaufhängung für uns zu viel Spiel. Wir wollen deshalb die Haken neu ausbuchsen solange wir hier noch gut rankommen. Leichter gesagt als getan - die zugehörigen Bolzen sitzen bombenfest im Rahmen. Damit der Hydraulikzylinder den Rahmen nicht auseinander drückt, ist oben am Rahmen ein Flachstahl zur Verstärktung angeschraubt und unten am Rahmen eine Gewindestange als Zuganker eingesetzt.

Vor dem Grundieren des Rahmens werden die Falze zwischen den Rahmenblechen und den Winkelfprofilen mit Kriechöl gefüllt.

Die neuen Radreifen für die E.K.B. 14g sind in Zamberk eingetroffen.

In Krefeld wurden die Puffer und die Zugvorrichtungen vorne und hinten montiert und vorne auch das Abdeckblech samt Haken für Triangel und Leerkupplungskopf angebracht.
Neben einer Balancierkupplug mit Schlitzpuffer hat die Lok auch einen Mittelzughaken. Dadurch kann die Lok auch ohne weitere Adapter mit unseren OEG-Wagen oder unseren Lenz-Wagen gekuppelt werden.

In den Jahren 1917 und 1919 beschaffte die Nassauische Kleinbahn AG von der Waggonfabrik Görlitz 35 Muldenwagen. Aufgabe der Muldenwagen war der Transport zwischen Steinbrüchen im Raum Hohlenfels / Mudershausen und dem Loreleyhafen in Sankt Goarshausen. Nach dem Abbau der Strecke Sankt Goarshausen - Nastätten verblieben 6 dieser Klappmulden im Loreleyhafen. Seit sicher 40 Jahren sind die Mulden nicht mehr in Benutzung. Das zugehörige Krangeschirr wurde schon vor Jahren verschrottet, ebenso eine der Mulden. Aktuell wird der Häusener Kran im Loreley-Hafen als Denkmal renoviert und eine Klappmulde wird als Standexponat beim Kran verbleiben.

Kleinbaan konnte die vier überzähligen Mulden übernehmen. Anhand kleiner Details können wir mindestens eine Mulde einem Muldenwagen mit Bremserhäuschen (vermutlich NKB 530) zuordnen; ein Paar Mulden stammt aus der Nachlieferung Baujahr 1919 (NKB 531 - 535). Die Fahrt zum Sandstrahlbetrieb ging über Nastätten und Zollhaus; die Straße folgt immer in mehr oder weniger geringem Abstand der früheren Eisenbahntrasse. Diesen Weg sind die Mulden nach 67 Jahren zum ersten Mal wieder gefahren.

Aufladen der Mulden in Sankt Goarshausen mit Burg Katz im Hintergrund.

Nebenbei bemerkt, hat sich damit der Fahrzeugbestand von Kleinbaan Service BV erstmals auf über 100 Wagen erhöht, wenn man diese schon einmal vorgreifend als 2 Wagen zählen möchte.
Zur Restaurierung des Kranes gibt es hier einen kurzen Videofilm zu sehen.

Die Radsätze sind im Erzgebirge in Arbeit. Die Zentrierungen wurden auf dem CNC-Bohrwerk erneuert, ebenso die Radreifenstirnflächen blank gefräst. Die Zapfenbohrungen wurden alle ausgebohrt und auch die Nabenstirnflächen bearbeitet. Anschließend erfolgte die elektronische Vermessung mit dem "Faro-Arm". Jetzt hat EWK die Maße, um die neuen Kuppelzapfen anzufertigen, denn diese haben einen Bund als Einpreßanschlag. Dessen Dicke fällt bei jedem Zapfen ein wenig anders aus. Aber so werden alle Zapfenlaufflächen genau auf Sollabstand zueinander von 1290 landen.

Als Nächstes folgt an den Radsäzten jetzt die Profilierung und die Achsschenkelbearbeitung.

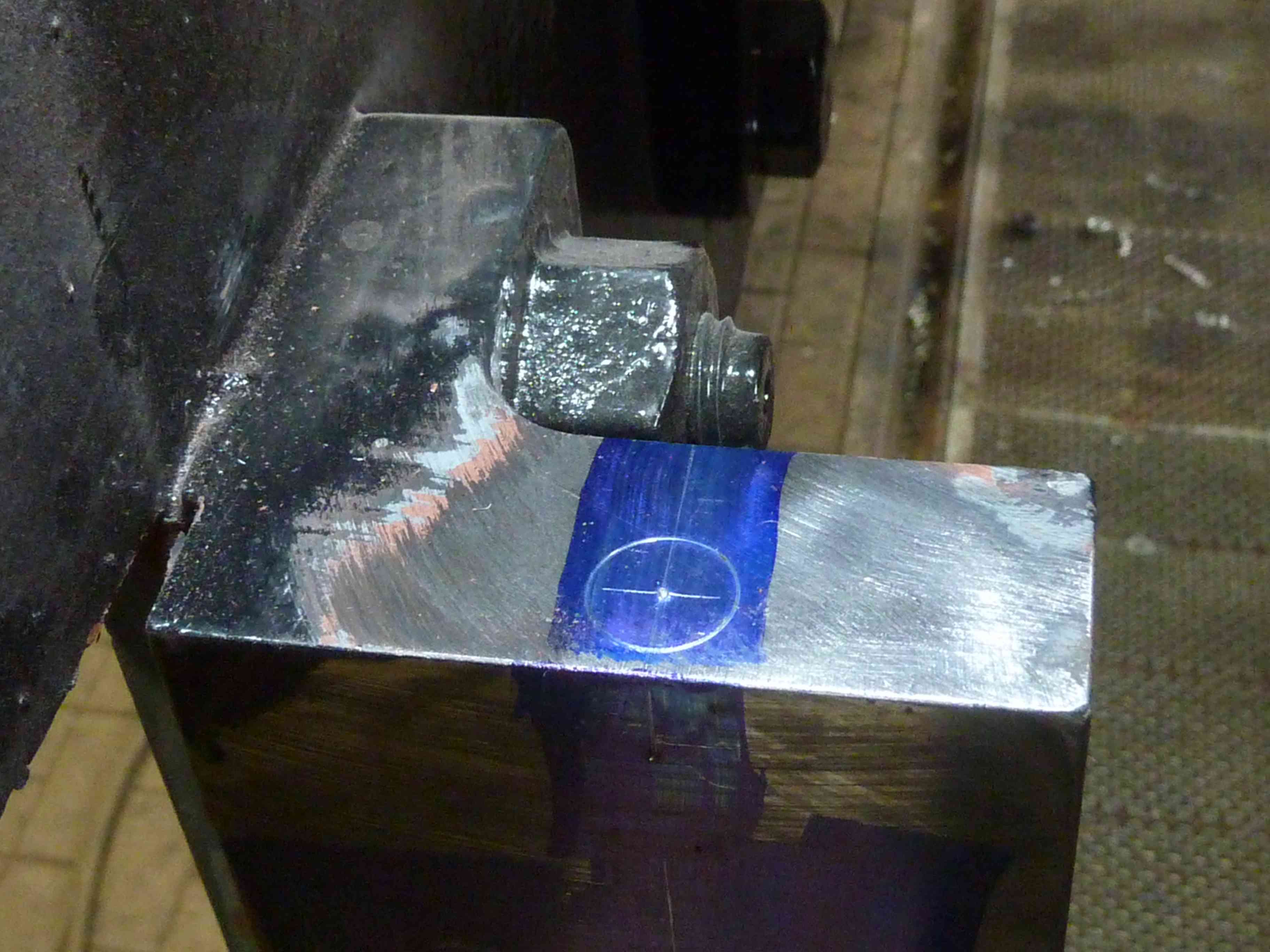

EWK hat den Lokrahmen unser MM 4 mittels Maschinenrichtwaage und Schlauchwaage ausgerichtet, um die Achslagerführungen bearbeiten zu können. Ebenfalls wurden zwei Lineale parallel zur Lokmitte verlegt. Diese liegen an Einstellschrauben an, so daß man sie abnehmen und jederzeit wieder in die exakt gleiche Lage bringen kann. Wie ein Lokrahmen vermessen wird ist ausführlich in der DV 946 beschrieben. Nach den Messergebnissen werden später die Achslagergehäuse bearbeitet, damit die Achsen gerade stehen und auch die Stangen richtig bearbeitet werden. Hier ist exakte Arbeit beim Messen erforderlich, damit alles passt und später die Maschine sauber und verschleißarm arbeitet.

Eine erstes Anhalten von Winkel und einfacher Wasserwaage zeigt, daß die festen Führungen zu den Radsätzen 1 und 2 ganz gut in Form und Lage sind, die des Treibradsatzes aber völlig uneben und schief stehen. (Bilder EWK).

Das Fahrwerk der RUR ist zwischenzeitlich ausgeachst. Leider ist die Liste der Nacharbeiten am Fahrwerk länger geworden, da einige der in England ausgeführten Arbeiten nicht unseren Qualitätsansprüchen entsprechen. Wir wollen z.B. einige Bolzen jetzt lieber nacharbeiten oder austauschen, bevor die Maschine nach den ersten Fahrten bereits wieder klappert.

Zur Kontrolle haben wir auch einen Schieberkastendeckel wieder abgehoben.

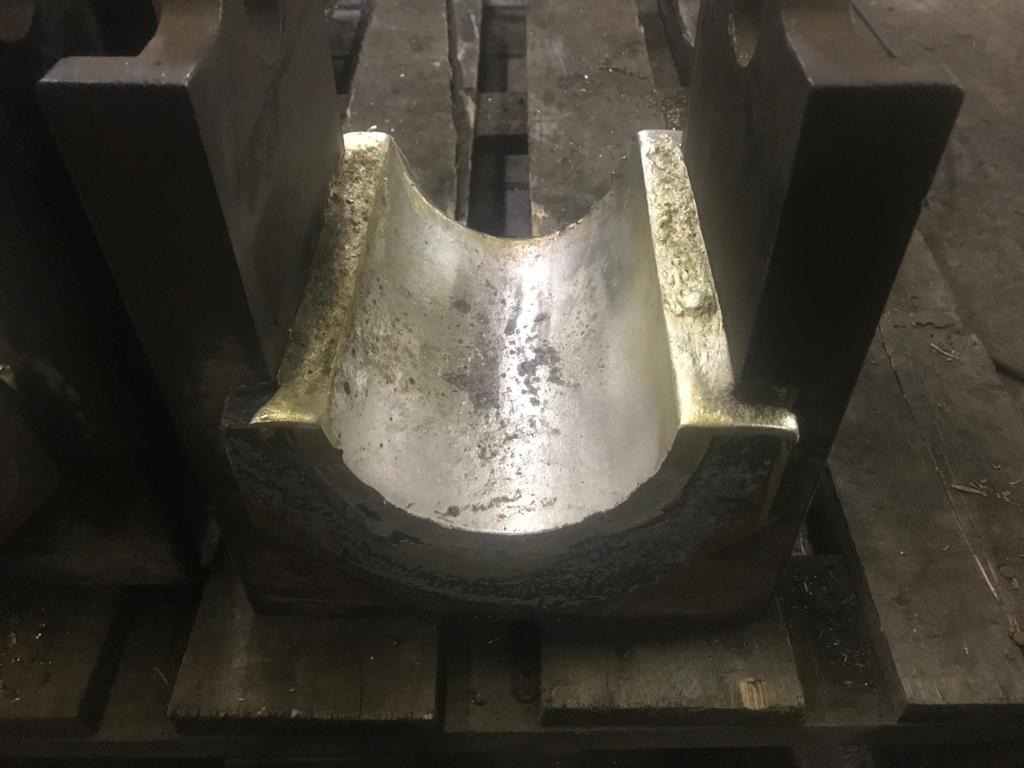

Die ausgebauten Radsätze und Achslager der RUR. Dahinter und daneben Teile vom Fahrwerk der E.K.B. 14g.

Der erste Radsatz ist bereit für das Aufziehen der Radreifen. Diese sind geschmiedet und werden nächste Woche im Zamberk angeliefert.

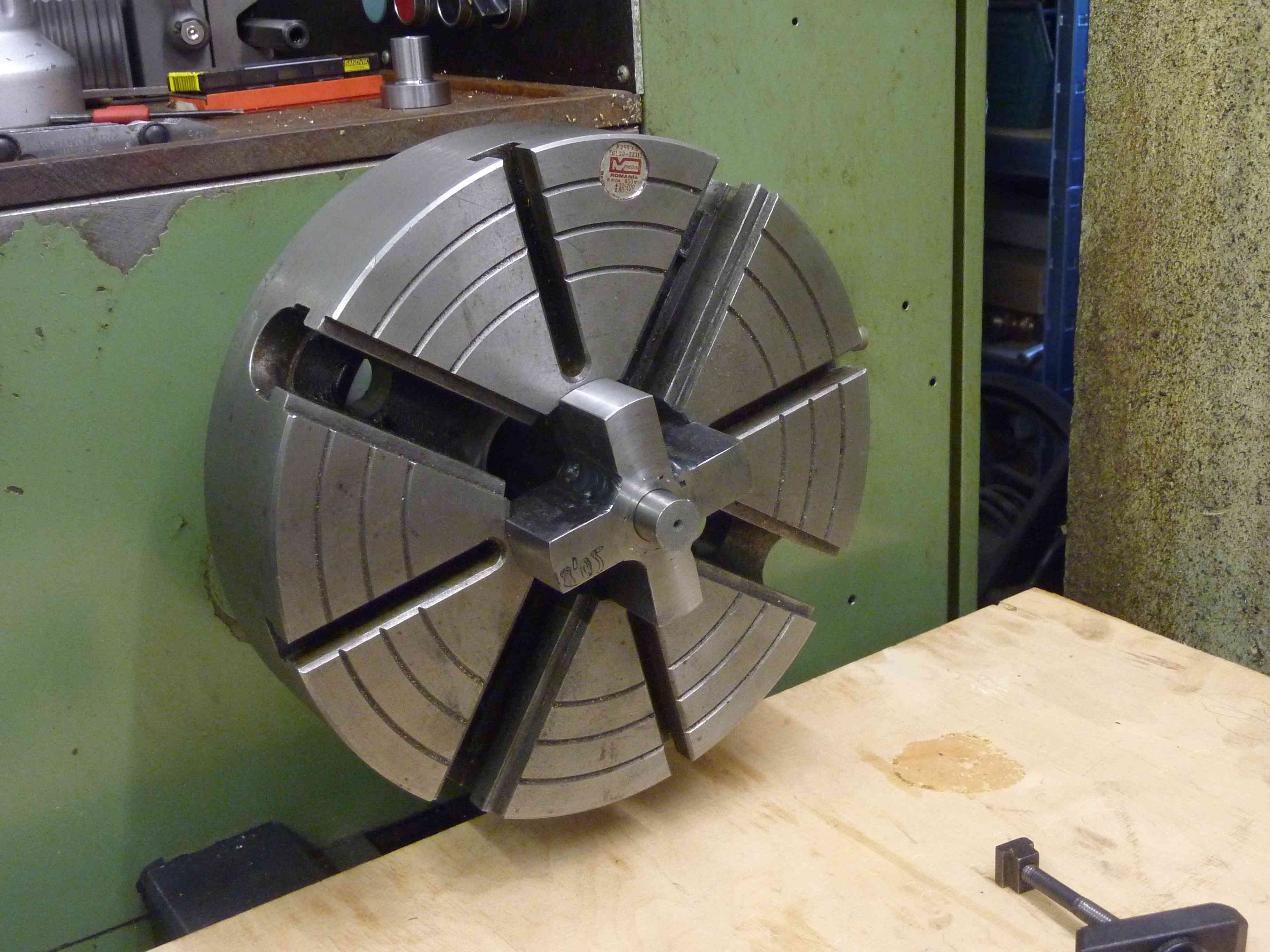

Zum Spannen der Heizhähne in verschiedenen Positionen wurde eine Vorrichtung gebaut. Hier ist der Heizhahn zum Bearbeiten des Schlauchstutzens aufgespannt:

Und hier eine andere Aufspannung zum Bearbeiten der Kegelbohrung:

Die vier Heizhahn-Küken für die RUR und die E.K.B. 14g wurden auf der Hommel UWG gefertigt. Die kleine Bohrung quer zur großen Öffnung entleert den Heizschlauch wenn der Hahn abgesperrt ist. Das Hahngehäuse erhält hierzu ebenfalls eine quer zum Durchgang angeordnete Bohrung. Diese verhindert außerdem, dass Wasser im Hahn stehen bleibt und evt. zu Frostschäden führt.
Wenn alles passt und funktioniert lassen wir weitere Hähne für die anderen Loks und Wagen in Kleinserie bei einer CNC-Dreherei nachfertigen.

Der erste Radsatz wurde an Felgen und Achsschenkeln überdreht; hier der Radsatz auf der Drehbank in Zamberk.

Durch einen Schleifaufsatz kann in gleicher Aufspannung auch der Achsschenkel geschliffen werden.

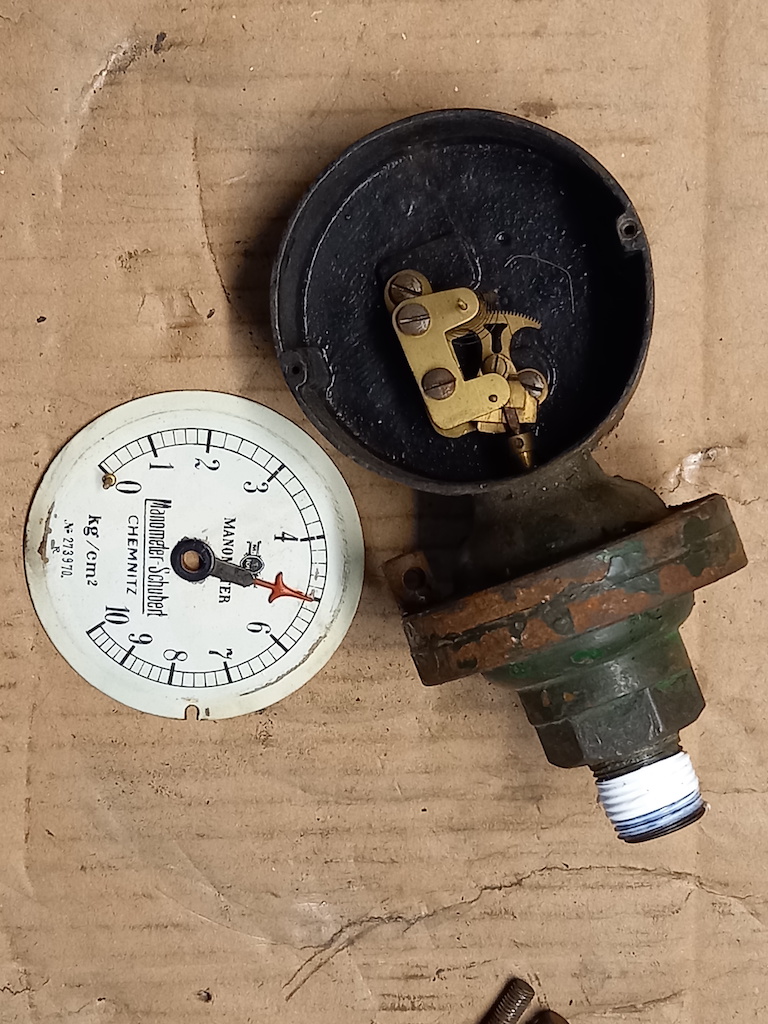

Ein weiteres kleines Teil für die Dampflok RUR ist fertig: Das Sicherheitsventil für die Dampfheizung.

Die Kuppelstangen der E.K.B. 14g haben wir gereinigt, vorgeschliffen und danach für den Transport in die Werkstatt die Stangenlager und Stellkeile wieder eingebaut.

An den Seitenwänden unseres Personenwagens FKB 10 sind alle Innenbretter schon mal zur Probe angeschraubt worden. Als nächster Schritt folgt die Bierlasur.

Beim Sonntags-Spaziergang ergab sich heute die Möglichkeit, bei der Fa. Achenbach mal kurz über den Zaun zu schauen: Der grundierte Rahmen der E.K.B. 14 g ist abholbereit:

Bei uns kam die Rückfrage an, warum in den letzten Wochen fast nur über RUR, E.K.B. 14g und die Lenz-Personenwagen berichtet wird.  Die Erklärung ist recht einfach: Wegen Covid-19 ist es momentan nicht möglich, mal eben schnell in den einzelnen Werkstätten vorbei zuschauen und wir sind darauf angewiesen, was uns die einzelnen Lieferanten an Fotos liefern. Deshalb ein kurzer Überblick zu den übrigen Projekten:
Dampflok Mosbach-Mudau 4: Hier laufen aktuell Arbeiten an der Rauchkammer und die Zug- und Stroßvorrichtung wird montiert.
O-Wagen OEG 1021 und 1029: An beiden O-Wagen wird am Rahmen und den Beschlagteilen geabeitet.

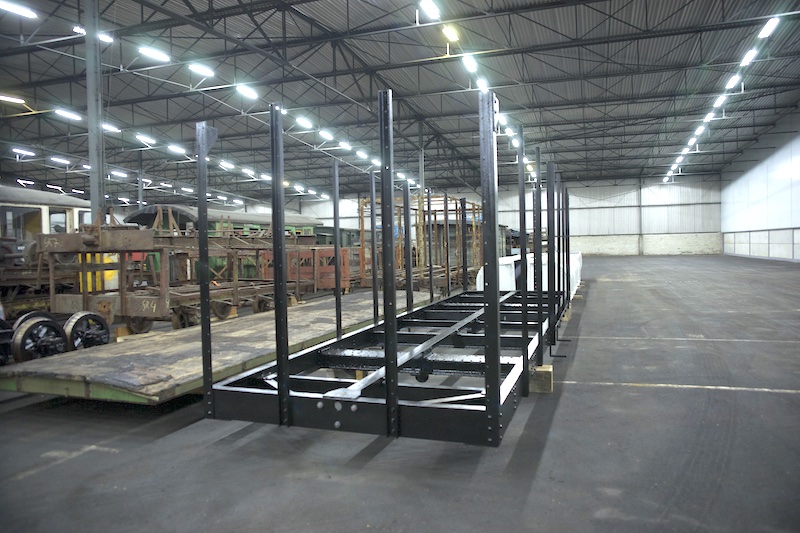

GG MKB F Nr4: Auch hier laufen die Stahlarbeiten am Rahmen und Aufbau

An den geteilten Kuppelstangen der E.K.B. 14g waren noch Bolzen auszupressen. Das ging dann doch einfacher und schneller als erwartet: Auf einem Rollbrett die schweren Kuppelstangen zur Hydraulikpresse gerollt, mit dem Hubstapler auf die Höhe des Pressentellers angehoben; die Stange dann seitlich in die Presse geschoben. Bei 10 bis 15 bar Pressdruck kamen die Bolzen und in etwas über einer Stunde waren wir mit beiden Kuppelstangen und den 4 Bolzen fertig.
