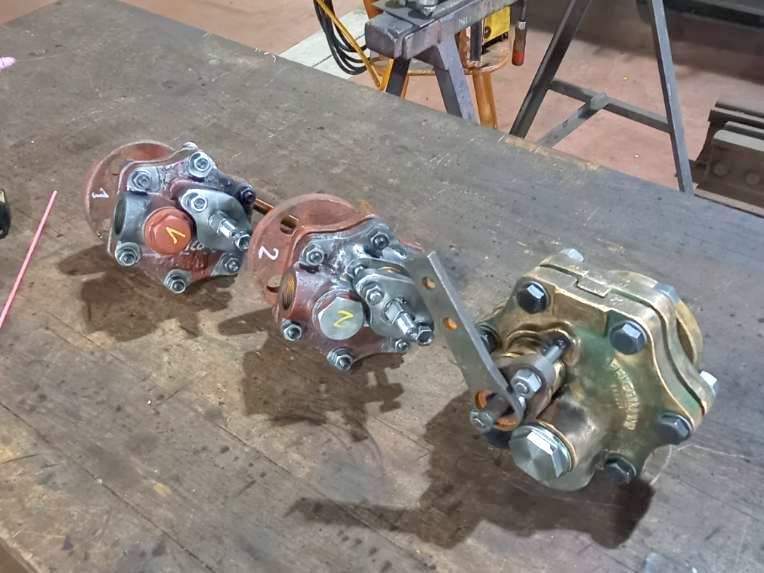

Die drei "Friedmänner" (siehe Tagebuch-Eintrag vom 21. Mai 2021) sind fertig. Vorne rechts der Abschlammschieber für die E.K.B. 14g, daneben der Schieber für die RUR und eine weitere Lok.

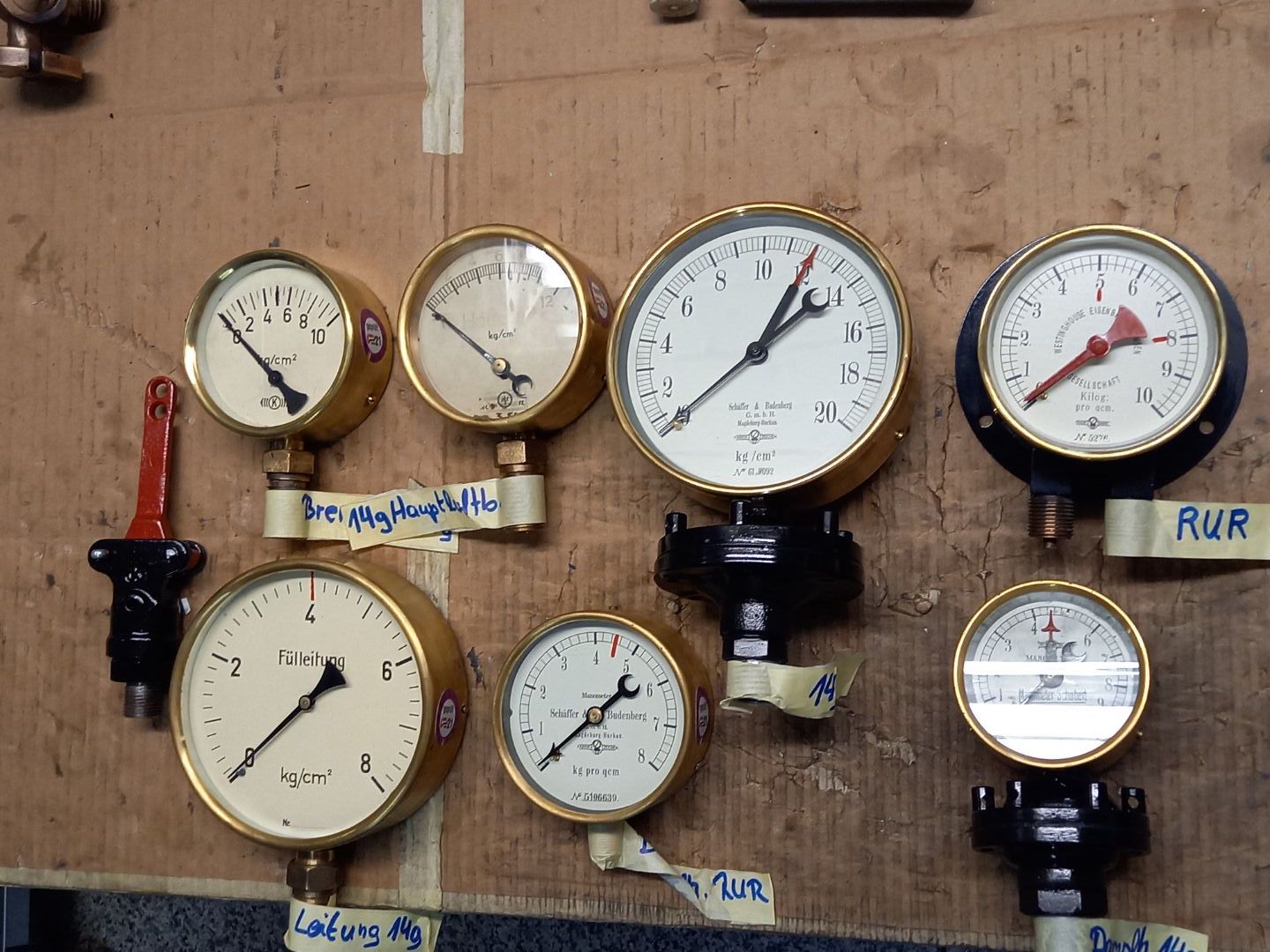

Eine Partie unterschiedlicher Manometer ist fertig geworden - und die Manometer sehen einfach wunderschön aus. Diese werden aber nicht einem Sammler-Keller verzieren, sondern später auf den Führerständen der RUR und der E.K.B. 14g ihren Dienst verrichten.

Seit dem 3. Mai 2018 haben wir nun schon 500 Beiträge im Tagebuch veröffentlicht.

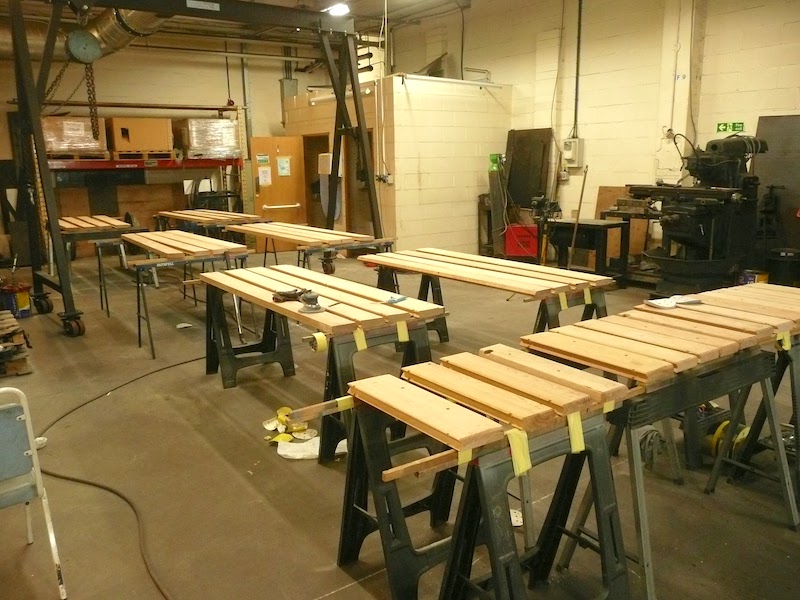

Die ca. 550 laufenden Meter Banklatten für den FKB 10 sind fertig augehobelt, angefast und abgeschrägt, damit wir nach der Montage auch in der Rundung der Sitzbänke keinen Spalt haben.

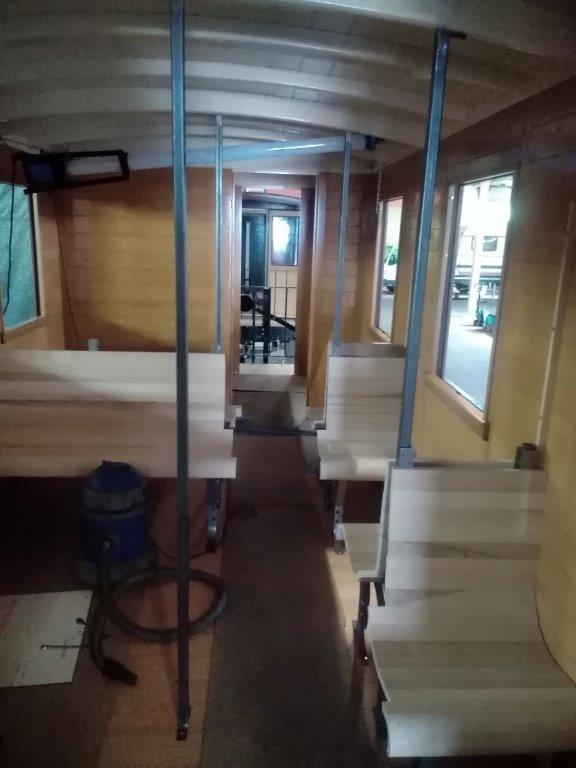

Je zwei lange und zwei kurze Bänke mit Stützen für die Trennwand haben wir schon mal im Waggon vormontiert, um zu sehen ob das alles passt.  Wenn die restlichen Banklatten (mit Übermaß) auf die Gestelle geschraubt sind, montieren wir diese im Wagon und legen dann die Form der Bankenden in Richtung Mittelgang fest - damit das ein einheitliches Bild ergibt.

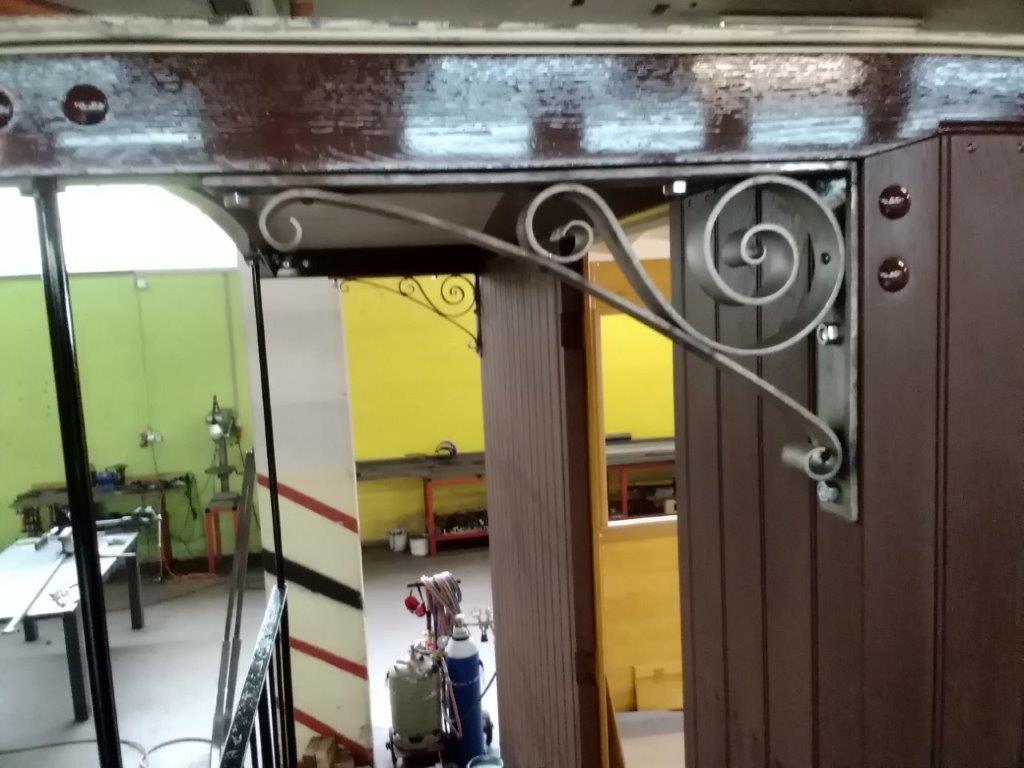

Der Schmied hat den ersten Satz Dachstützen fertig.  Zur Probe wurden die Dachstützen am Wagen vormontiert.

Inzwischen sind die Stützen feuerverzinkt, fertig lackiert und wieder am Wagen angeschraubt.

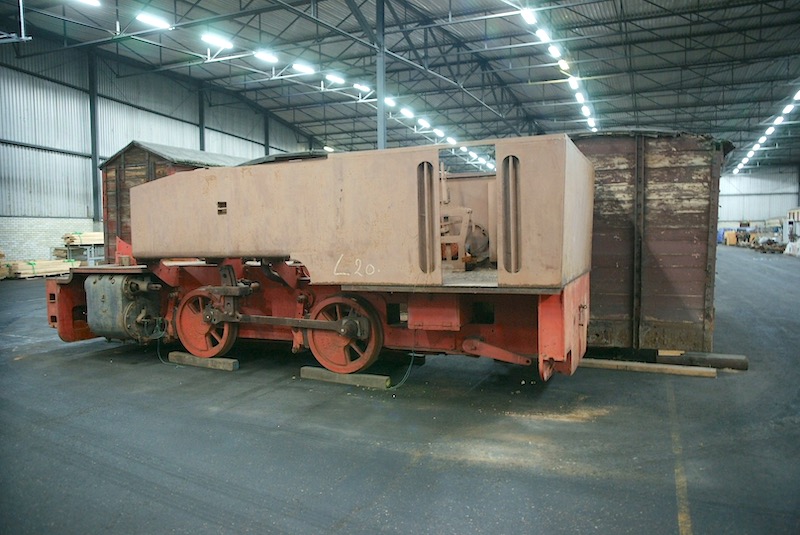

1967 wurde die Dampflok 20 der Hörder Hüttenunion (Henschel # 27122, Typ BS 200.1, Baujahr 1950) in Dortmund auf einem Spielplatz aufgestellt. 1986 konnte die Märkische Museumsbahn die Lok erwerben. Nach der "Wende" ergab sich für die MME die Möglichkeit, die Lok im Rahmen einer Arbeitsbeschaffungsmaßnahme in Klostermansfeld aufarbeiten zu lassen. Leider zeigte sich, das durch den schlechten Kesselzustand ein Neubaukessel erforderlich gewesen wäre, was von der MME nicht zu finanzieren war . Die Aufarbeitung konnte deshalb nicht fertiggestellt werden und die Lok kam teilfertig zur MEE zurück. Das Fahrwerk war dann für fast 3 Dekaden im Bahnhof Hüinghausen unter einer Plane abgestellt und die Teile in einem Magazin eingelagert. Da eine Aufarbeitung aus eigenen Mitteln auch langfristig bei der MME nicht absehbar war, konnte vor 2 Jahren Kleinbaan Service den "Lok-Bausatz" übernehmen. Diese Woche wurde mit der Vorkonstruktion eines Neubaukessels begonnen. Glücklicherweise haben wir zu der Lok einen kompletten Zeichnungssatz.

Das Fahrwerk der DHHU 20 in unserem Magazin.

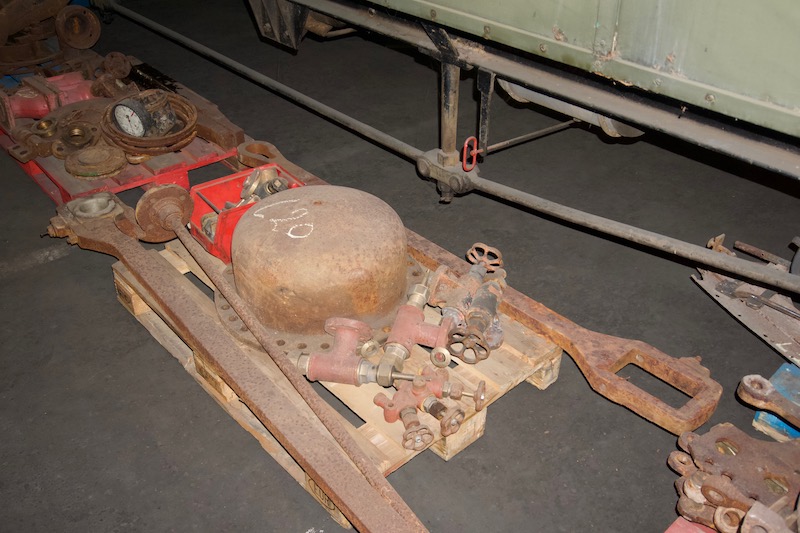

Einige Tage waren die Kollegen bei der MME beschäftigt gewesen, die in den 1990er Jahren eingelagerten Bauteile der Lok wieder zusammen zu suchen. Offensichtlich sind in Klostermansfeld die Armaturen bereits überholt worden. Eine betriebsfähige Fertigstellung der Lok wird auch für uns ein langfristig laufendes Projekt sein.

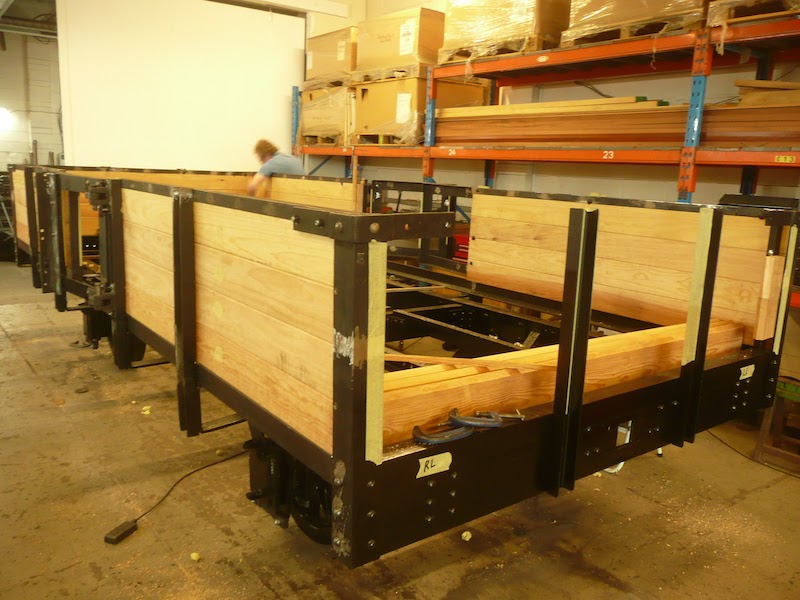

Beim O-Wagen OEG 879 sind die Anstricharbeiten am Rahmen abgeschlossen und demnächst werden die Beschriftungen am Rahmenlängsträger angebracht. Hierzu hat Alan Keef eine Zeichnung angefertigt, aus der Lage und Größe der Beschriftung hervorgeht.

Mit dem OEG 879 ist dann der 16. O-Wagen der früheren SEG / OEG aufgearbeitet. Im Frühjahr 2023 folgen zur Komplettierung unserer OEG-Garnitur aus O-Wagen noch die beiden Vierachser OEG 805 und 809.

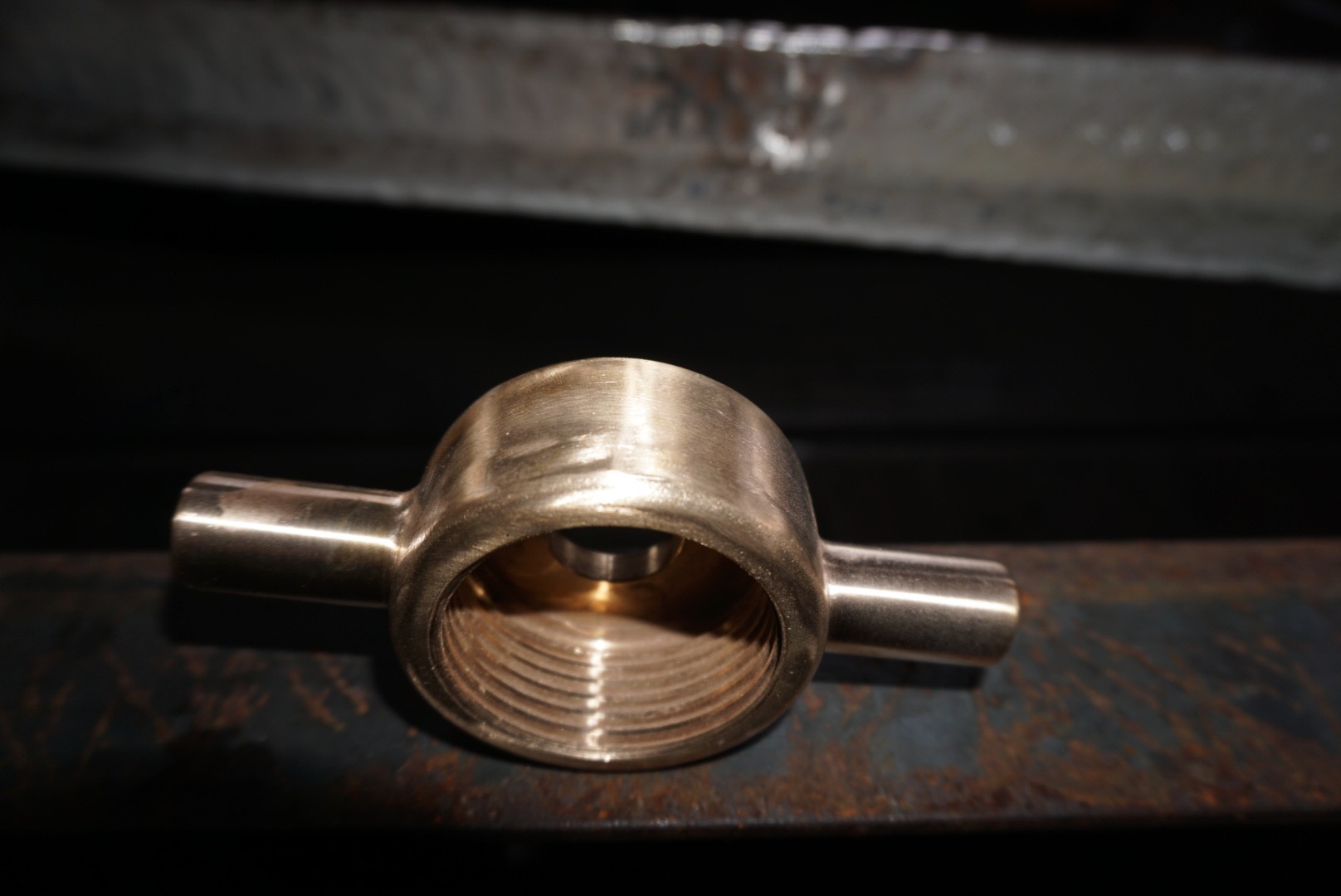

Zumeist an den Speiseleitungen sind an Kleinbahnloks Feuerlöschanschlüsse zu finden. Diese Anschlüsse werden auch benutzt, um an einer kalten Lok den Kessel mit Wasser zu befüllen. Für unsere Loks haben wir eine Partie Knebelmuttern bekommen. Die Knebelmuttern haben ein Sondergewinde Sg 56 x 3,75 nach DIN 30293 - ein Rundgewinde, das nach meinem Kenntnisstand nur an Dampfloks zu finden war und heute nicht mehr gebräuchlich ist. Das Gewinde mit dieser "krummen" Steigung konnte kostengünstig bei einem Lieferanten auf einer CNC-Drehmaschine gedreht werden.

Den zugehörigen Stutzen werden wir wohl auf einer konventionellen Drehbank fertigen müssen. Da an den Drehmaschinen, auf die wir Zugriff haben, die im Standard verbauten Getriebe bzw. Wechselräder diese Steigung 3,75 nicht unterstützen, werden wir uns noch ein passendes Zahnrad besorgen.

Die Verkleidung vom Stehkessel auf der Heizer-Seite ist jetzt auch fertig.

Bei der RUR waren die Wasserkästen mit dem Lokkasten verbunden bzw. die Bleche des Lokkastens bildeten die Außenwand der Wasserkästen. Beim Umbau zur feuerlosen Speicherlok wurden 1943 die Wasserkästen nahe an der Außenwand abgebrannt. Einerseits, weil die Wasserkästen jetzt ohne Funktion waren, andererseits aber auch, um den großen Speicherkessel überhaupt im Lokkasten unterbringen zu können.

Bevor es an den Schablonenbau und die CAD-Konstruktion für die neuen Wasserkästen geht, haben wir die alten Außenbleche vermessen und mit der Fabrikzeichnung verglichen. Hier im Bild der obere rechte Teile der Vorderwand der Lok: Links die Scharniere für die Fronttür der Lok, rechts daneben und oben die Reste des abgebrannten Wasserkastens. Durch ein Nachmessen konnten wir rekonstruieren, das für den Wasserkasten L-Profile in der Abmessung 40 x 40 x 6 verwandt worden waren. Ein Detail, das aus der Fabrikzeichnung nicht hervorgeht. In rechten, rostigen Bereich war das Außenblech vor dem Ausbau von außen um den Eckpfosten des Lokkastens gebogen gewesen.

Hier die dazu passende Innenansicht. Schön ist zu erkennen, das im Bereich des Bodenringes die Kanten des Eckpfostens angeschränkt sind, damit es beim Übergang vom Eckpfosten auf das Außenblech kein Loch zwischen L-Profil und Außenblech gibt. Schließ soll der Wasserkastens in diesem Bereich auch dicht sein - in der Hoffnung, dass uns das bei Neubau und Vernieten der Wasserkästen auch wieder gelingt.

d

"Fummelarbeit" ist das Anpassen der Domverkleidung an unserer Lok RUR. Wie beim Original haben wir die Domverkleidung längsgeteilt. Hier die Sicht, die sich zukünftig dem Lokführer (Tf) bieten wird. Von links nach rechts:
- Anstellventil für den Injektor auf der Tf-Seite
- Anstellventil für den Hilfsbläser (Handrad fehlt noch)
- Anstellventil für den Körting-Doppelsauger (Handrad zur Seite)
- Befestigung für die Führung des Reglerhebels
- Anstellventil für die Dampfheizung
- Anstellventil für das Läutewerk

Bei der Restaurierung von Dampfloks sind viele Arbeiten umfangreicher als erhofft. Statt "Sandstahlen - Grundieren - Fertig" müssen am hinteren Sandkasten der RUR umfangreich Bleche erneuert werden, da die alten Bleche nach dem Wegstrahlen von Farbe und Rost einfach zu löchrig waren.

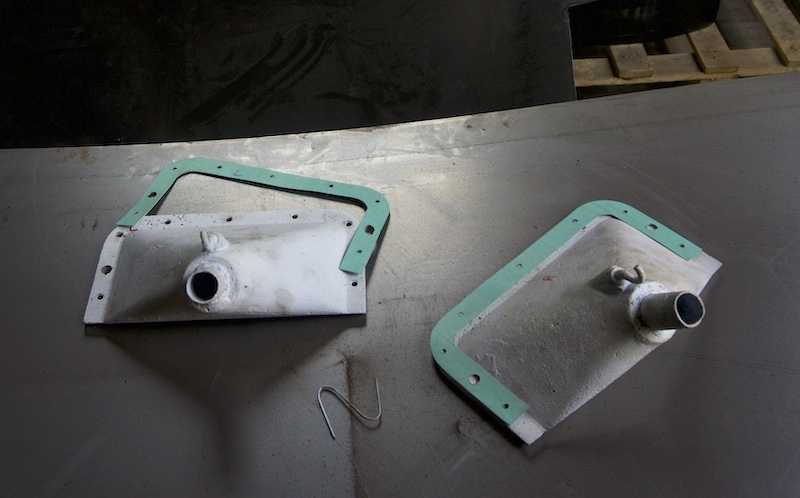

Zumindest die Trichter zum Einhängen der Sandfallrohre können wir weiterverwenden.

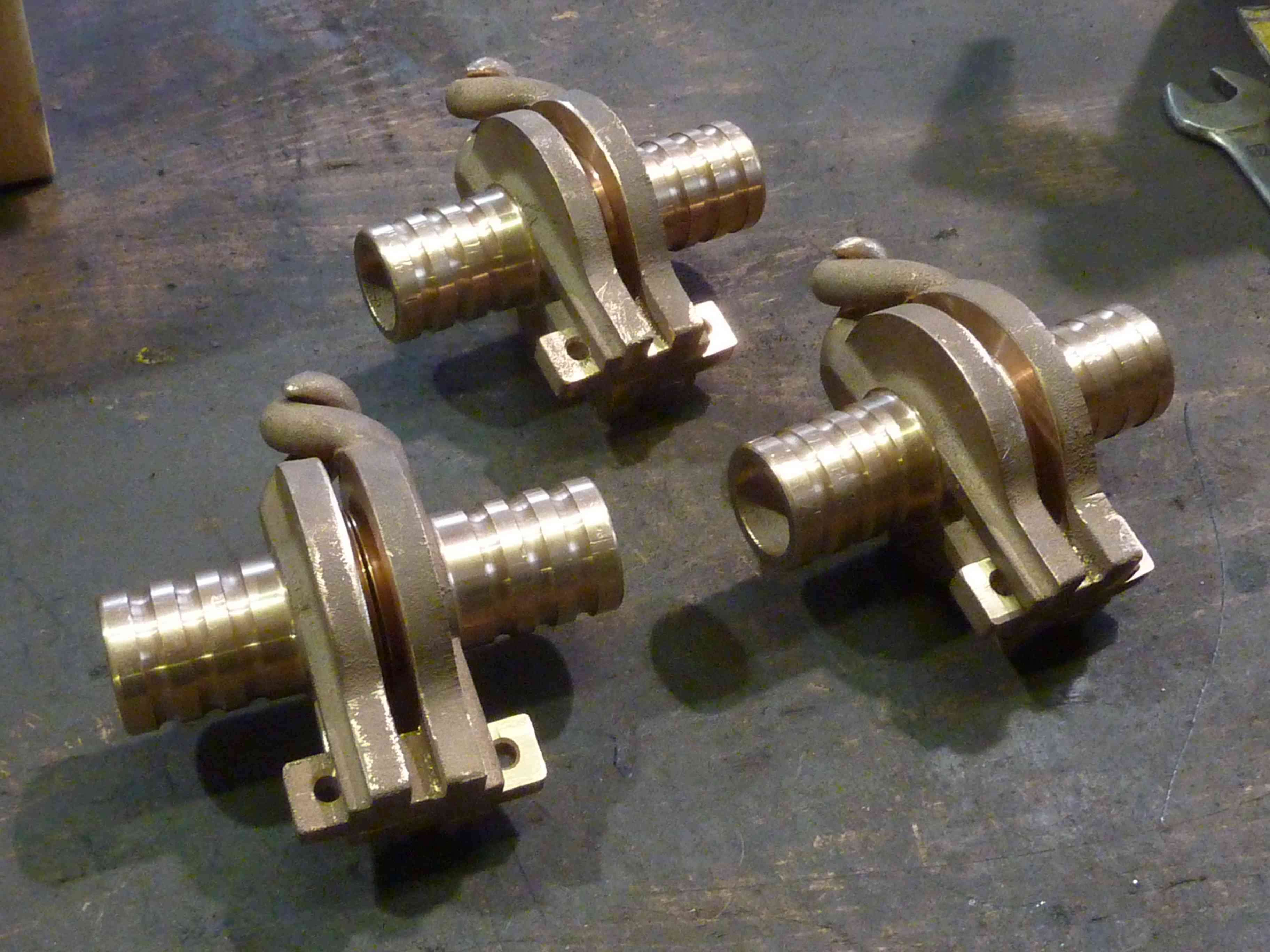

Für die RUR und die E.K.B. 14g haben wir die Kupplungsköpfe für die Saugluftbremse bearbeitet. An den Kupplungsköpfen fehlen noch die Gummidichtungen. Die zugehörigen Schläuche sind zwischenzeitlich auch eingetroffen.

Auch der hintere Sandkasten der RUR ist vom Strahlen zurück. Nach dem Strahlen wurden diverse Löcher und Beschädigungen sichtbar, die offenbar nicht nur durch Korrosion, sondern auch durch Granatsplitter oder Beschuß im zweiten Weltkrieg entstanden sind. Düren war im Zweiten Weltkrieg die am schwersten zerstörte Stadt Deutschlands. Von den 126 Fahrzeugen der Dürener Eisenbahn AG hatten nur 14 Rollwagen den Krieg ohne einen Schaden überstanden.

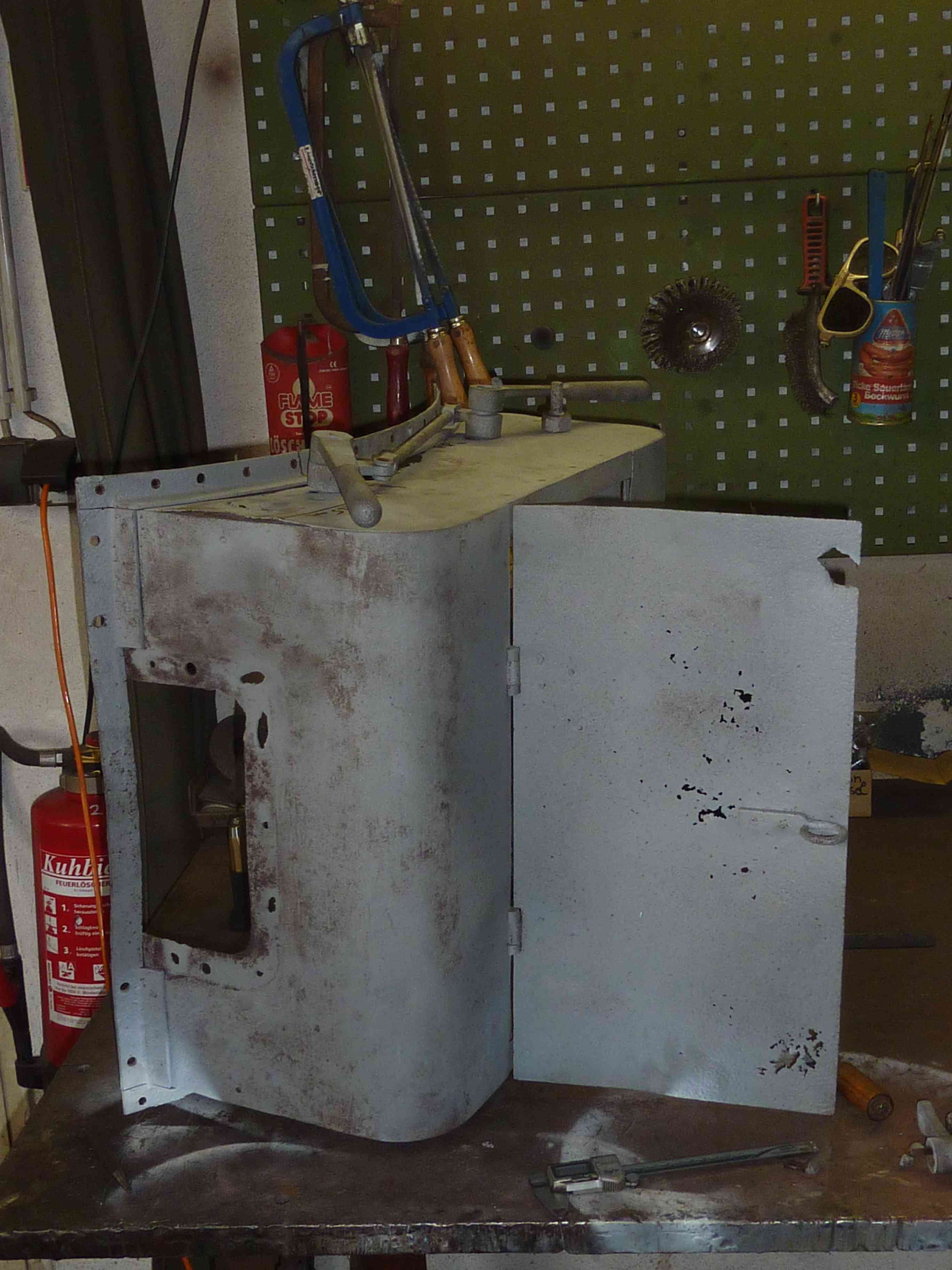

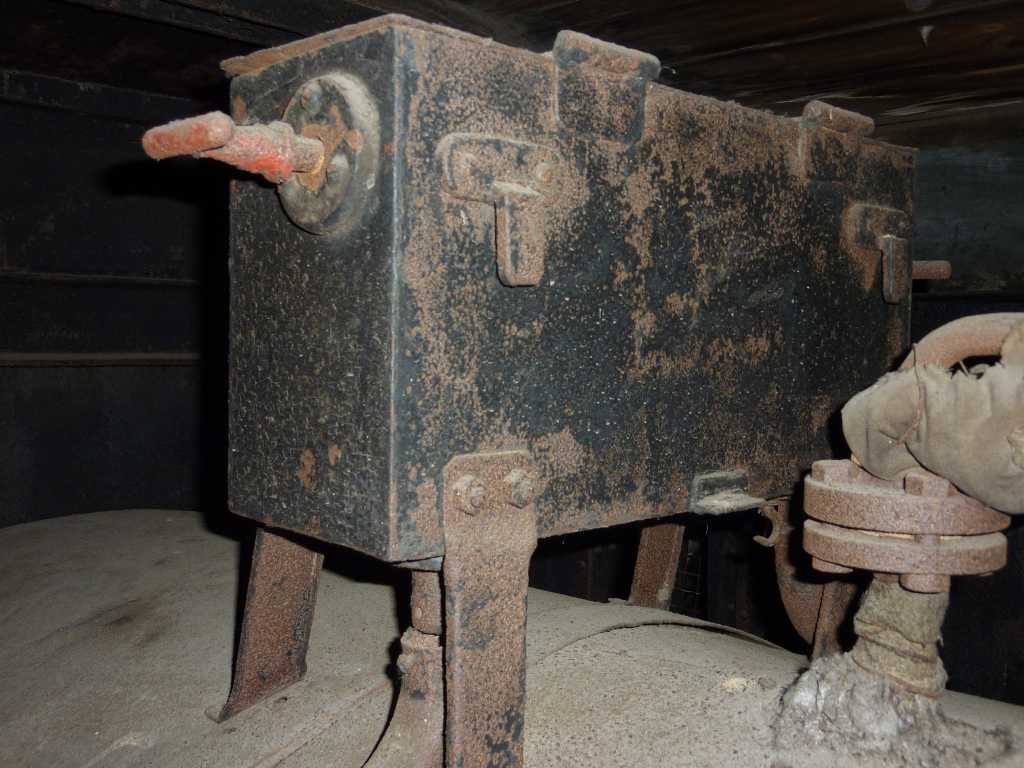

Beim Umbau unserer Lok RUR im Jahr 1943 zu einer Dampfspeicherlok wurde der vorher an der Rauchkammer aufgehängte vordere Sandbehälter oben auf den Speicherkessel gesetzt und erhielt dabei 4 Füße. Ohne Funktionen verblieben an der Rückseite des Sandkastens die früheren Aufhängehaken und am Boden des Behälters die Haken zum Einhängen der Ketten der Sandfallrohre.

Nach dem Strahlen und Grundieren wird der Behälter zur "Anprobe" an seinen ursprünglichen und zukünftigen Platz gehalten. Jetzt ist auch ersichtlich, warum die Fallrohre nicht fest mit dem Behälter verbunden sind. Vor dem Öffnen der Rauchkammer müssen die Fallrohre ausgehängt werden.

Der Schornstein wird später noch mal um 180 Grad gedreht, damit der Flansch für den Hilfsbläser nach hinten zeigt.

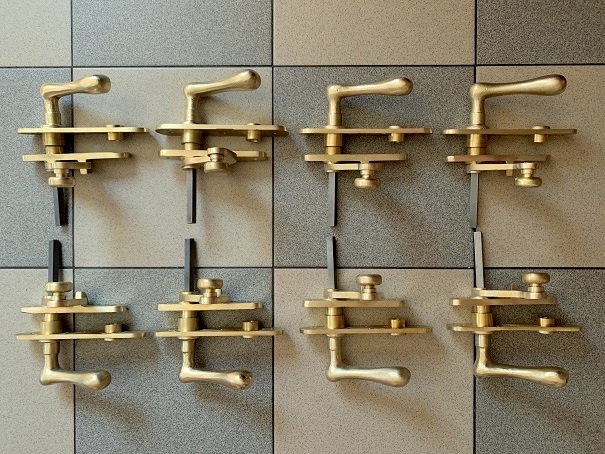

Für unsere Personenwagen aus Pommern haben wir passende Garnituren Türbeschläge und -griffe besorgt.

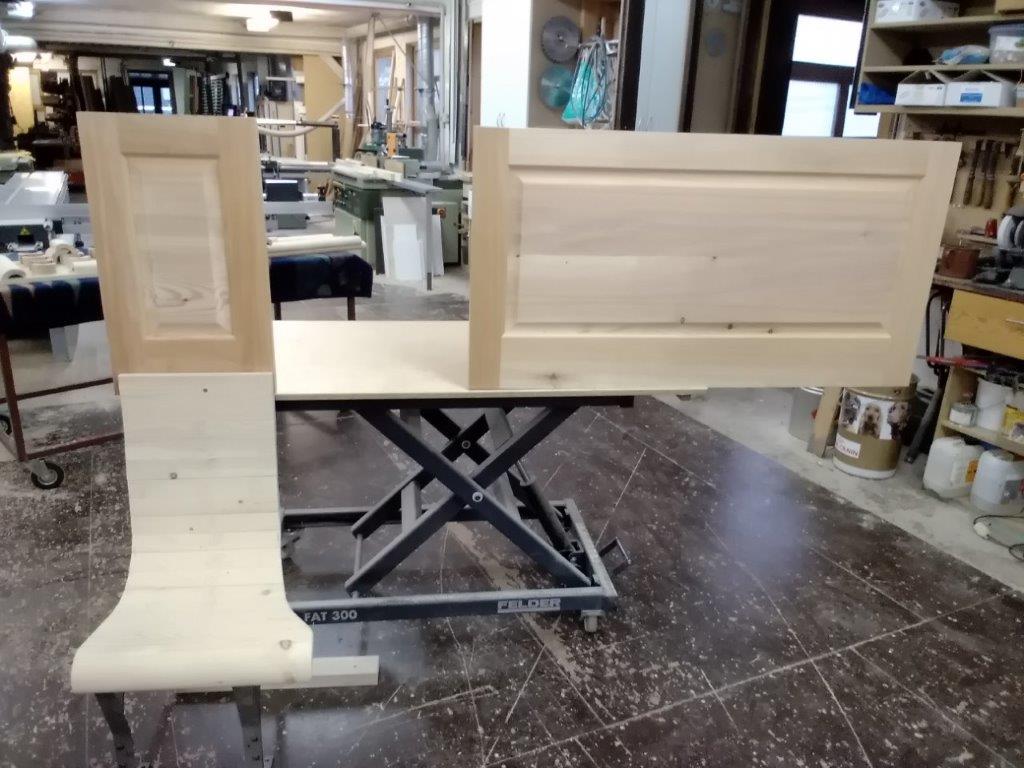

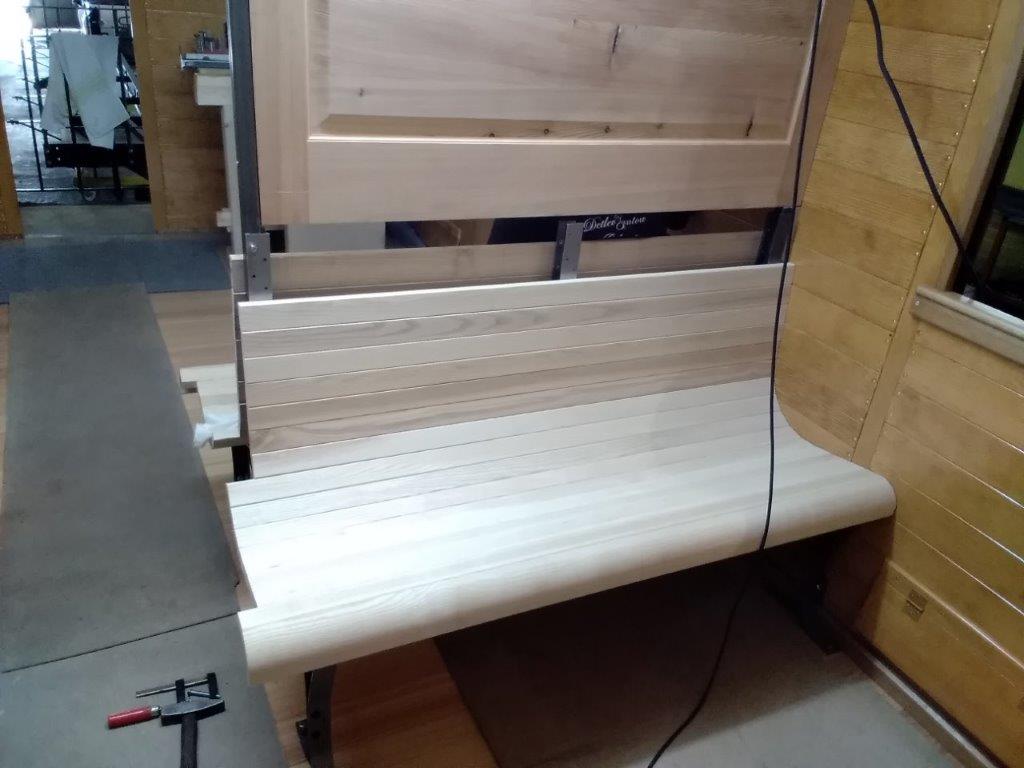

Für unseren Personenwagen FKB 10 wurde ein Trennwandmuster geschreinert und auf die kurze Musterbank gesetzt. Rechts daneben eine weitere breite Mustertrennwand für die 3er Sitzbänke.

Für das bequeme Sitzen in der Holzklasse:  Für die Holzbänke in den 3.-Klasse-Abteilen vom FKB 10 und KKB 7 hat unser Schreiner die Knieleisten gefertigt.

Die neuen Gleitplatten aus Rotguß sind passend zu den überarbeiteten Achslagerführungen an dem Rahmen bearbeitet und an die Achslagergehäuse montiert.

Wegen Covid-19 waren in Tschechien viele Betriebe über Wochen geschlossen; auch jener Betrieb, wo die Trieb- und Kurbelzapfen unserer Lok zum Härten weilten. Kurz vor unserem Besuch waren die Zapfen endlich nach Zamberk geliefert worden und bei der Besichtung noch schwarz und "handwarm" vom Härten.

Im Rahmen des Besuchs in Zamberk konnten auch die Arbeiten an den Radsätzen der Lok E.K.B. 14g begutachtet werden.

Die Radsätze, hier ohne Reifen und Kurbelzapfen, erwiesen sich als wenig problematisch.

Endlich konnten wir nach Monaten Warten in die Werkstatt nach Zamberk fahren um die weiteren Arbeiten an der E.K.B. 14g durchzusprechen.

Die Arbeiten am Rahmen sind weitgehend abgeschlossen und schön geworden. Der Rahmen liegt momentan auf dem Rücken und in dieser Postion werden auch die Achslager eingebaut und erst danach der Rahmen gedreht.

Die überarbeiteten Achslagerführungen mit neuen Paßschrauben.

Der Linoleum-Boden im Personenabteil vom FKB 6 ist verklebt und Fußleisten sind fertig mit Messingschrauben verschraubt.

Im Jahr 2018 hatten wir zum beim Vorbesitzer neu aufgebauten Personenwagen StMB 13 eine Liste erstellt, was an Beschlagteilen und Ausrüstungteilen zum "Supern" des Wagens noch so fehlt, von "A" wie Aschenbecher bis "Z" wie Zugschlußhalter. Das Treffen am letzten Samstag in Veendam haben wir genutzt, um die Liste von 2018 durchzugehen und die zwischenzeitlich beschafften Teile zu bemustern und - sofern wir verschiedene Ausführungsformen haben - die zum Wagen passende Variante auszuwählen.

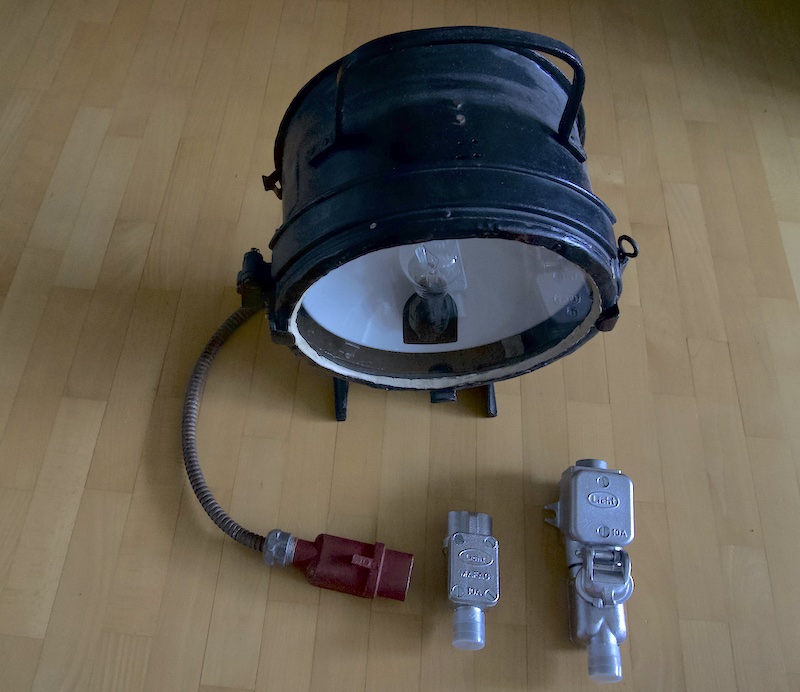

Bei Neubau des Wagenkastens in Hamburg hatte der Wagen für die elektrische Beleuchtung recht klobige Elektro-Armaturen aus dem Bereich der Schiffsausrüstung bekommen. Passende Lampen haben wir nachgefertigt, auch bahnkompatible Stecker haben wir ausgewählt. Was noch fehlt ist ein kleinbahntypischer Schalter für die Beleuchtung.

Die Bielefelder Kreisbahn hat in den 1930er-Jahren in ihre Personenwagen eine elektrische Beleuchtung vom Hersteller Pintsch eingebaut. In unserem Prsonenwagen BK 7 hat der damals eingebaute Schalter die Modernisierung in den 1950er-Jahren in Bielefeld und die Entfeinerung bei der Borkumer Inselbahn überlebt. Wir werden vorsichtig den Deckel des Drehschalters im Wagen abbauen und für den StMB 13 (und andere Wagen) nachfertigen lassen. Rechts neben dem Schalter im BK 7 die ebenfalls originale Fassung für die Sicherung.

Die Fensterrahmen für den FKB 10 und den KKB 7 sind fertig gebaut, die Winkel und Gurthalter sind eingearbeitet und angeschraubt.

Nicht vergessen wurden die mit Stoff bezogenen Laufleisten.

Die Fenster im FKB 10 hat unser Schreiner auch schon mal eigehangen um zu sehen, ob alles so passt.

Und hier ein Blick auf die Außenseite.

Mit zusammengeschraubtem Gehäuse und mit eingebauter Spindel ist der Körting-Doppelsauger ein richtiger Brocken geworden.

Was auf dem Foto nicht zu sehen ist: Die Innenkegel der beiden Düsen müssen noch gefräst oder gerieben werden.

Danach kann der Sauger bei passender Gelegenheit über Schläuche an die Dampfheizung der SPREEWALD (zum Abzapfen von Dampf) und deren Vakuumleitung (zum Testen der Saugleistung) angeschlossen werden - und geschaut werden, ob in der Praxis alles so wie in der Theorie angedacht funktioniert.
