Beim Sandkastendeckel wurden die demontierten Scharniere mit dem Brenner wieder gangbar gemacht. Außerdem musste ein Scharnier noch aufgeschweißt werden, weil irgendwann jemand mal mit der Flex reingeschnitten hatte.

<brclass="responsive" />
Am Deckel selber wurden dann erst mal Risse (im Bild am Rand unterhalb der ",7,5" und "8,2") zugeschweißt und sauber geschliffen. Dann kamen mutige Schitte ins Blech und die korrodierten Bereiche um die Schanierauflagen wurden herausgeschnitten,....

... zwei Reparaturbleche zugeschnitten, gebogen und im Deckel festgepunktet,...

...die Nähte sauber durchgeschweißt....

... und zum Schluß sauber geschliffen und auf die richtige Länge abgeschnitten. <brclass="responsive" /><brclass="responsive" /><brclass="responsive" /><brclass="responsive" /><brclass="responsive" />

Schon vor einiger Zeit hatten wir in Zusammenarbeit mit der Museumsbahn Blonay - Chamby Ventilgehäuse neu gießen lassen. Nun konnten wir ein solches Gehäuse bearbeitet und an der Lokomotive LEB G 3/3 5 "Bercher" (Schmalspurbahn Lausanne - Echallens - Bercher) als Entnahmeventil für den Luftsauger angebaut betrachten. Diese 1890 von Grafenstaden erbaute Lokomotive wird momentan revidiert und soll in der anstehenden Sommersaison wieder dem Betrieb zur Verfügung stehen. Die Seitenwasserkästen sind aus diesem Grunde abgebaut und geben den Blick auf die Seiten des Kessels frei. Die "Putzgrenze", ab der der Kessel normalerweise nicht erreichbar ist, ist klar erkennbar.
Um dem guten Allgemeinzustand der Lok zu entsprechen, muß das Gußgehäuse nach seiner Inbetriebnahme aber noch auf Hochglanz poliert werden.

Bereits im letzten Jahr konnten wir eine Luftpumpe in der alten Ausführung mit Hohlventilen in Augsburg erwerben. Da die Pumpe für den Paketversand zu schwer ist, eine Spedition recht teuer und ein separater Transport zu viel Zeit gekostet hätten, haben wir die Pumpe diese Woche bei einem Sammeltranport von und zu verschiedenen Werkstätten und Museumsbahnen aufgeladen. Besten Dank an Martin, der Urlaubstage und das Wochenende geopfert hat, um im Transporter über 2000 km abzuspulen.

Mit gleichem Transport trafen in unserem Bestand noch ein paar Ersatzteile von Streckenläutewerken ein.

Die Briefkästen im FKB 6 sind lackiert und mit der Verriegelung versehen.

Zur Anfertigung des zugehörigen Messinggestänges war zum Reverse-Engineering ein intensives Studium von Zeichnungen und alten Fotos erforderlich.

Die Gepäcknetzhalter im Salonabteil sind im Gegensatz zu den Gepäckbretthaltern in der 2. Klasse messingfarben.

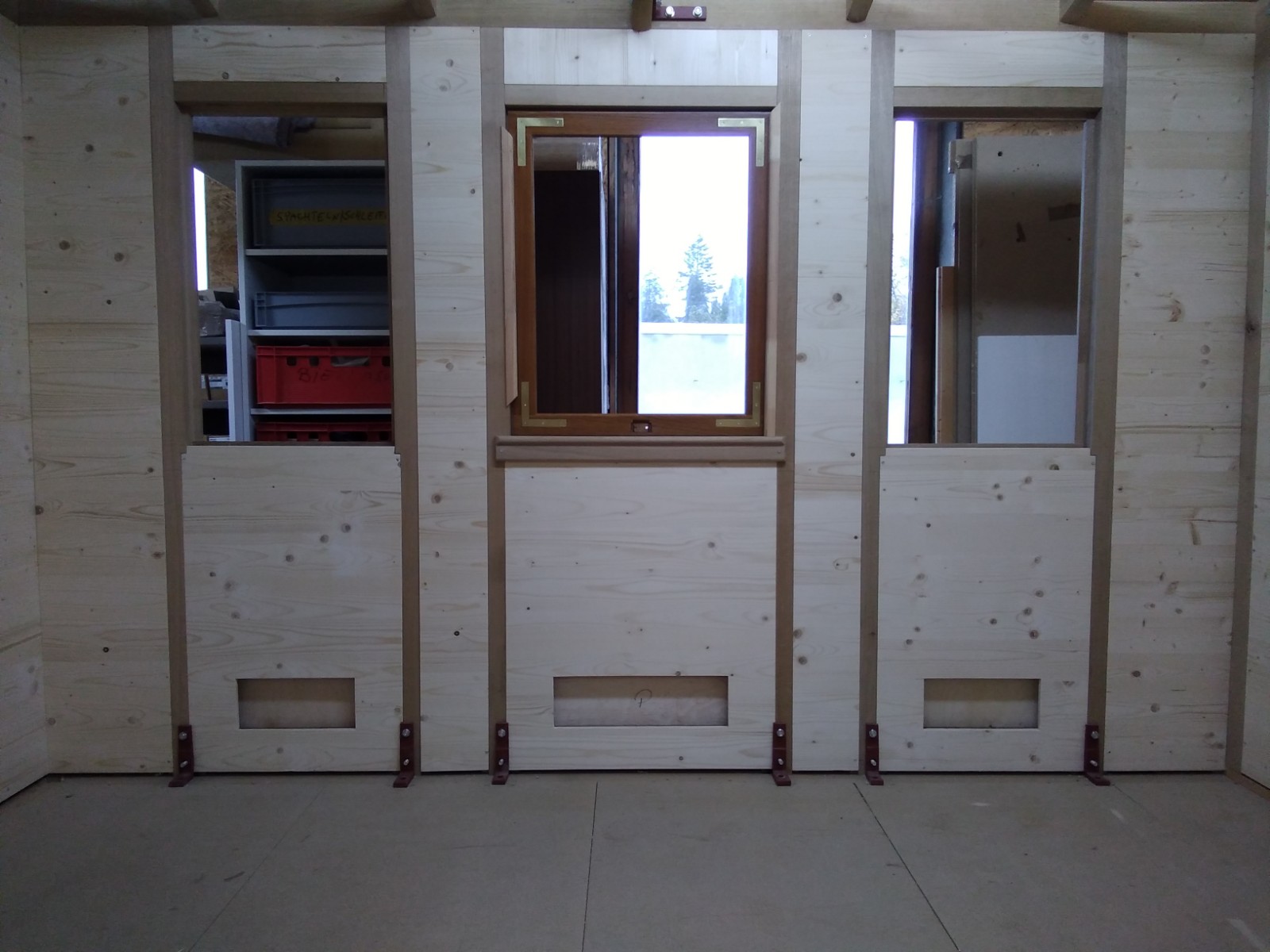

Im Wagenkasten wurden zur Probe die Fensterrahmen eingepasst.

Ein Fenster von der Innenseite: In die Wandleiste unter dem Fenster ist ein Schlitz eingelassen, in dem der Fensterriemen hinter der Längssitzbank verschwinden kann.

Eine Muster-Gardine aus dem ausgewählten Stoff wurde aufgehängt. Die Einfass- und Abdeckleisten im Salonabteil werden mahagonifarben gebeizt.

Der heutige Tagebucheintrag ist ein ganz besonderer, denn es ist tatsächlich die

Nummer 1000!

Das sollte Gelegenheit sein, einmal einen Rückblick auf die Zeit zu geben, in der wir von Kleinbaan Service über unsere Projekte und Tätigkeiten berichten.
Am 3. Mai 2018 erschien unser erster Tagebuchbeitrag zum Thema der Achslagerkästen der Dampflok RUR. Was wir damals noch nicht wußten war, daß diese Arbeit später noch einmal mit neu eingepaßten Achslagern würde erfolgen müssen. Anfangs erfolgte die Berichterstattung hier noch in größeren Intervallen, zum Teil nur einmal pro Woche, so findet der geneigte Leser seit zwei Jahren beinahe täglich neuen Lesestoff.

Ein paar Werte aus der Statistik sollen dies untermauern.

630 Beiträge zeigen Fortschritte in den Arbeiten an unseren Dampflokomotiven, in 146 Beiträgen geht es nur um die Aufarbeitung von Güterwagen von Lenz-Bahnen und der
Oberrheinischen Eisenbahn-Gesellschaft. Sonstige Themen und themenübergreifende Beiträge sind 134 an der Zahl. Es überrascht ein wenig, daß der mit Abstand beliebteste
Beitrag vom Personenwagen OJB 23 handelt, der ja nicht unbedingt zum Kernthema von Kleinbaan Service gehört. Aber dennoch ist es für uns eine wichtige Rückmeldung darüber, was denn die Gemüter bewegt.
Wir freuen uns aber darüber, daß unsere Website täglich über 400 wiederkehrende Besucher aufweist und damit zu den beliebtesten Blogs im Museumsbahnbereich überhaupt gehört.

   Die Verteilung nach Themen sieht in Zahlen so aus (Mehrfacheinträge möglich!):

Zwar ist es klar, daß die am längsten online stehenden Beiträge summiert vermutlich die meisten Zugriffe finden. Dennoch stechen gerade vier heraus,
deren Auswahl uns ein wenig überrascht. Dies sind:
1) 28. Juni 2019: "Die 5 Leben des OJB 23" und ein kleiner Konvoi
2) 14. März 2019: Bandsäge für die historische Werkstatt
3) 7. Oktober 2018: Neues aus der Fahrzeugforschung zum IBL 23
4) 3. April 2020: Joy-Steuerung

Letzterer Artikel ist auch darunter der Einzige mit Bezug zu Dampflokomotiven.

In der Zeit dieser Berichterstattung hat sich bei Kleinbaan Service die Anzahl betriebsfähiger Güterwagen von 9 auf 34 erhöht; Schwerpunkte waren die Zuggarnituren der pommerschen Kleinbahnen sowie der Oberrheinischen Eisenbahn-Gesellschaft.
Bei den Personenwagen geht das alles naturgemäß langsamer voran, jedoch war bei den bearbeiteten Objekten die Ausgangsbasis fast durchweg schlechter und es war auch sicher das
richtige Verfahren, die mit den Arbeiten betrauten Werkstätten zunächst mit (oft vermeintlich) einfacheren Arbeiten an Güterwagen fachlich aufzubauen. Dabei wurden auch schon mal aus so etwas...

wieder betriebsfähige Güterwagen.

Das Salonabteil vom KKB 7 wird für die Wandverkleidung eine Lincrusta-Tapete (Prägetapete aus Linoleum) bekommen. Hierzu wurden gestern die Wandflächen ausgemessen.

Da es sich um ein sehr hochwertiges Material handelt, gilt es, Verschnitt zu vermeiden.

Nach dem Planen der Oberflächen und dem Einbringen der kegeligen Gewinde wird der Lochkreis für die Niete angebohrt.

Die fertig bearbeiteten Flansche von oben und unten mit eingeschraubten Stopfen.

In den nächsten Tagen wird der Lokkasten der RUR wieder nach Hüinghausen gebracht. Vor und bei den Nietarbeiten wurde bei EWK großer Wert auf den Korrosionsschutz gelegt - daher auch die derzeitige Farbgebung im Patchwork-Design.

Auch für unseren Salonwagen KKB 7 sind die Seilführungen für die Görlitzer Gewichtsbremse zusammengebaut. Hier im Bild ist die komplette Dachausrüstung für einen Wagen mit Bremse zu sehen.

Diese Woche ging es weiter mit den Scharnieren der Klappen der Wasserkästen. Zunächst wurden die Löcher der Scharniere aufgebohrt, mit Hülsen versehen, mit den Scharnieren verschweißt und sauber geschliffen

Auch die Gelenkbänder bekamen Hülsen und passende neue Bolzen mit Splintlöchern. Nach dem Ausrichten der Scharniere auf den Klappen wurden diese
probeweise mit Schraubzwingen befestigt und auf Funktion und Ausrichtung überprüft, danach dann die Löcher für die Griffstange gebohrt und auch die Stange probeweise montiert.

Im 2. Klasseabteil vom KKB 7 gab es ein Probesitzen auf der noch unbezogenen Polsterbank.

Nebenan im Salonabteil haben wir danach die Bezüge bemustert und passende Stoffe für die Vorhänge ausgewählt.

Die Winkeleisen für die Couchuntergestelle der ersten und zweiten Klasse sind montiert und die Rahmen mit Zierprofil aus Esche (Sichtseite) und Buche inklusive der gedrechselten Füße dafür sind auch fertig.

 Bei der Formgebung haben wir uns nach einem Werksfoto von Görlitz und der Fabrikzeichnung gerichtet. Die Polsterrahmen, die dann mit Federkernen gepolstert werden, sind in Arbeit.

Die 2. und 3. Klasse vom KKB 7 sind von innen fertig verbrettert, die 3.Klasse ist sogar schon oberflächenfertig.

Diie Zwischenwände mit Türen sind für den Salonwagen KKB 7 gefertigt und montiert.

Auch die Innenwandverbretterungen der 1. und 3. Klasse sind eingepasst und vormontiert. Die Bretter der 3. Klasse werden jetzt wieder demontiert, grundiert und ab nächster Woche mit Bierlasur und Glanzlack endbehandelt. Die Ausschnitte für die Revisionsklappen im Salonabteil sind eingearbeitet. Hier können die Bretter drin bleiben, weil die Wände später mit einer Lincrusta-Tapete tapeziert werden.

Die Außenwandbretter sind fertig montiert....

und rückseitig mit Sperrholz verleimt.

Im Moment ist der Tischler dabei, die Zwischenwände zu montieren und die Zwischentürrohlinge anzupassen

Stehkessel der Lok  4 mit angeschweißten Seitenwand-Vorschuhen.

Bodenring mit angesetzten Vorschuhen für Rückwand und Stiefelknechtplatte. Kurz nach dem Foto wurde damit begonnen, die beiden Vorschuhe einzuschweißen.

Bei unserem Salonwagen KKB 7 steht der komplette Spriegel inkl. Stirnseiten mit Türen.

Auch die Winkel und die Bühnenkonsolen sind montiert.

Die Außenwandbretter sind vorbereitet und werden jetzt montiert, ebenso die beiden Zwischenwände.

Kürzlich statteten wir wieder einmal den Werkstätten von Alan Keef Ltd. einen Besuch ab. Dort befinden sich momentan noch die OEG-GG-Wagen 805 und 808 in Arbeit. Trotz des augenscheinlich schlechten Zustandes der zuletzt bei der Inselbahn Wangerooge im Einsatz befindlichen Wagen konnte doch noch eine große Menge Originalsubstanz gerettet werden. Bei Wagen 805 wird bereits der Wagenboden eingepaßt.

Am 24. September 2022 findet nach zweijähriger Corona-Zwangspause wieder der beliebte "Open Day 2022" statt, gleichzeitig das fünfzigjährige Bestehen dieser Firma. Dabei werden auch Teile der in Arbeit befindlichen OEG-Wagen gezeigt. Besonderes Schaustück soll ein Drehgestell des Wagens 808 sein, an dem mit einem provisorischen Aufbau die Funktionsweise der Bremsmechanik innerhalb des Drehgestells gezeigt und von interessierten Besuchern auch ausprobiert werden kann. Die nicht so zum Drehgestell gehörenden Teile sind grau abgehoben.

 Die seitlichen Pendelstützen dieser Drehgestelle haben eine sehr spezielle Bauform. In den Drehgestellen laufen in einer U-förmigen Bronzelagerschale gefasste Rollen auf einer gewölbten gußeisernen Laufbahn, die an die Unterseite des Wagenrahmens geschraubt ist. Durch die Wölbung wird stets ein Rückstellmoment zu einer geraden Ausrichtung des Drehgestells bewirkt. Einige dieser Gußteile mußten nachgefertigt werden, wovon eines der Neuteile hier im Bild zu sehen ist.

Ein Bild vom Nieten der Schürzenklappen - die Hälfte der Niete ist schon drin. Die Böcke stehen unter dem Hallenkran, am Kettenzug hängt das Gegenhaltergewicht. Gerade werden die Bohrungen aufgerieben, in denen bis eben noch Heftschrauben gesteckt haben ..

...fertig! Die speziell für die Klappen maßgefertigten Scharniere (siehe Tagebuch vom 6. April) werden später angeschraubt.

Nach Muster vom FKB 6 (links) haben wir den ersten Schlosskasten für eine Außentür von unserem Salonwagen KKB 7 nachfertigen lassen.

Bei einem kürzlich erfolgten Besuch im Technoseum in Mannheim hatten wir an der Dampflokomotive OEG 56 ein Detail entdeckt, dessen Nachfertigung schon länger auf der Wunschliste stand. Hierbei handelt es sich um eine einfache Betätigungsklappe für die Vakuumbremse über die zwecks Einleitung einer Bremsung dosiert die Leitung belüftet werden kann.

Die ersten beiden Bilder zeigen die Bremsklappe von der Führerhausseite her sowie von oben, wie an der Lokomotive vorgefunden. Der Hebel an der Klappe ist vermutlich mal nach unten verbogen worden.

Hier nun das nach Befund erzeugte 3D-Modell zur Nachfertigung dieser Betätigungseinrichtung.

In voll geöffneter Stellung (das wäre wohl eineSchnellbremsung) sieht das so aus.

Auf einem Fabrikfoto einer Kastenlok vom Typ Plettenberg ist eine zusätzlich Regulierschraube an der Klappe zu erkennen. Hierdurch konnte eine minimale Öffnung / Undichtigkeit der Klappe im Betrieb eingestellt werden. Die "Nase" am Gehäuse dient dabei an Auflage für die Regulierschraube. Im CAD-Modell haben wir die Schraube eingebaut und das Gehäuse schon mal poliert.

Bei den Jubiläumsveranstaltungen der Selfkantbahn werden unsere OEG-Güterwagen - verteilt über das Wochenende - in unterschiedlichen Kombinationen mit den anderen Fahrzeugen der Selfkantbahn eingesetzt. Hier dient OEG 863 als Zwischenwagen für einen Rollwagenzug hinter der V11 der Selfkantbahn. Rechts fährt LAURA von der Chiemseebahn mit einem Personenzug ein.

Der Rollwagenzug in seiner ganzen Pracht. Nur noch nächstes Wochenende gibt es die Möglichkeit, die Gastfahrzeuge bei der Selfkantbahn zu sehen. Eine Wiederholung in dieser Kombination wird es wohl auf Jahre nicht mehr geben.

Für die Radsätze des O-Wagens KKB 54 der Kehdinger Kreisbahn haben wir 4 Radreifen zu einer Radsatzwerkstatt in Hattingen gebracht. Glücklicherweise hatten wir bereits vor 3 Jahren eine größere Partie Radreifen auf Vorrat gekauft. Aktuell sind durch den Krieg in der Ukraine Radreifen Mangelware und die Lieferzeiten liegen im Bereich von Quartalen, sofern sich ein Walzwerk überhaupt um Kleinaufträge mit Sonderabmessungen kümmert.

Im Gegenzug haben wir die dort aufgearbeiteten Radsätze für unseren Salonwgen KKB 7 der Kolberger Kleinbahn abgeholt.
