Von der Brohltalbahn konnten wir 6 vierachsige Güterwagen übernehmen. Die Güterwagen sind seit über 30 Jahren abgestellt und leider in einem recht desolaten Zustand. Beginnen wollen wir mit dem offenen Güterwagen BEG 471:
Zu Beginn des zweiten Weltkrieges hatte die Waggonfabrik L. Steinfurt in Königsberg einen Auftrag über 32 vierachsige offene Güterwagen mit stählernen Wagenkästen für eine brasilianische Meterspurbahn (Compagnie Auxiliaire des Chemins de fer au Brésil ?) bereits ganz oder wenigstens teilweise fertiggestellt und konnte diese Fahrzeuge nun nicht mehr an den Besteller ausliefern. Besonderheit der Wagen war die Hohe Tragfähigkeit von 30 Tonnen. Zwei Stück aus dieser Serie kaufte die Engelskirchen - Marienheider Eisenbahn (Betriebsnummer EME 259 und 260) und nutzte sie bis 1951. Beide Wagen kamen 1951 zur Euskirchener Kreisbahn (EKB 519 & 520) und machten sich in erster Linie im Zuckerrübenverkehr nützlich. Auch mit der Betriebseinstellung der EKB war aber noch nicht das Ende dieser für Kleinbahnen doch recht modernen Wagen abzusehen. Die Brohltalbahn (BEG) hatte auch weiterhin einen regen Massengutverkehr auf Schmalspur und erwarb diese Wagen 1965. Die BEG ersetzte alle 4 Klapptüren durch feste Seitenwandteile, verstärke den oberen Abschluß der Seitenwände mit einem L-Profil und nahm die Vakuumbremsanlage wieder in Betrieb Die Wagen waren für die Steilstrecke der BEG zugelassen. Ihre letzten Untersuchungen erhielten die Wagen noch im April 1981; blieben jedoch ab Anfang der 1980er-Jahren ungenutzt abgestellt.

OOt 471 bei einer Besichtigung im März 2021 im Überladebahnhof der BEG in Brohl.

Von einem Eisenbahnfreund konnten wir zwei GESTRA-Abschlammventile übernehmen. Da wir unsere Dampfloks mit Wasseraufbereitung fahren, reichen einfache Ablasshähne am Kessel nicht aus. Ein Gestra kommt an unsere Mudauer Lok 4. Ein zweites Abschlammventil kommt an den Kessel der DHHU 20, wo bereits bei Ablieferung ein "GESTRA" angebaut war.

Die im August gebastelte Biegevorrichtung (siehe Tagebucheintrag vom 25. August) ist wieder zum Einsatz gekommen. Wir haben drei Flacheisen in der Vorrichtung gebogen und auf die richtige Länge gekürzt.

Anschließend wurden die Löcher gebohrt, die Enden rundgefeilt und die Unterseite grundiert.

Die Aufnahme wurde auf die richtige Länge gekürzt, anschließend am Kessel ausgerichtet und festgepunktet. Das Ergebnis nach dem Verschweißen und Sauberschleifen kann sich sehen lassen.

Der fertig montierte Halter für den Hebel vom Umschaltschieber.

Wir haben den Anschluss für die Abdampfleitung der Luftpumpe am Sammelkasten angebracht. Das Loch wurde per Lochsäge gesägt - aber kurz vor dem Ende ist das Werkzeug kaputt gegangen und es musste mit dem Plasmaschneider fertig geschnitten werden.

Nach dem Schleifen der Bohrung auf das richtige Maß konnte noch schnell das Gewinde geschnitten werden. Hier ist der Sammelkasten mit eingeschraubten Einschraubstutzen und Überwurfmutter zu sehen, rechts daneben der Flansch zum Blasrohr.

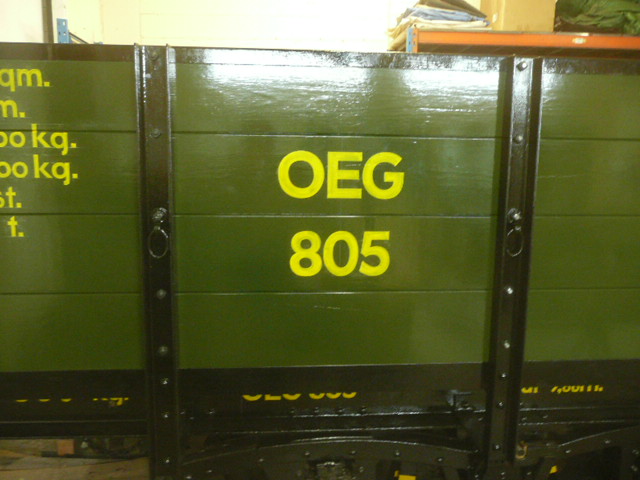

Kürzlich statteten wir wieder einmal den Werkstätten von Alan Keef Ltd. einen Besuch ab. Dort befinden sich momentan noch die OEG-GG-Wagen 805 und 808 in Arbeit. Trotz des augenscheinlich schlechten Zustandes der zuletzt bei der Inselbahn Wangerooge im Einsatz befindlichen Wagen konnte doch noch eine große Menge Originalsubstanz gerettet werden. Bei Wagen 805 wird bereits der Wagenboden eingepaßt.

Am 24. September 2022 findet nach zweijähriger Corona-Zwangspause wieder der beliebte "Open Day 2022" statt, gleichzeitig das fünfzigjährige Bestehen dieser Firma. Dabei werden auch Teile der in Arbeit befindlichen OEG-Wagen gezeigt. Besonderes Schaustück soll ein Drehgestell des Wagens 808 sein, an dem mit einem provisorischen Aufbau die Funktionsweise der Bremsmechanik innerhalb des Drehgestells gezeigt und von interessierten Besuchern auch ausprobiert werden kann. Die nicht so zum Drehgestell gehörenden Teile sind grau abgehoben.

 Die seitlichen Pendelstützen dieser Drehgestelle haben eine sehr spezielle Bauform. In den Drehgestellen laufen in einer U-förmigen Bronzelagerschale gefasste Rollen auf einer gewölbten gußeisernen Laufbahn, die an die Unterseite des Wagenrahmens geschraubt ist. Durch die Wölbung wird stets ein Rückstellmoment zu einer geraden Ausrichtung des Drehgestells bewirkt. Einige dieser Gußteile mußten nachgefertigt werden, wovon eines der Neuteile hier im Bild zu sehen ist.

Ein Bild vom Nieten der Schürzenklappen - die Hälfte der Niete ist schon drin. Die Böcke stehen unter dem Hallenkran, am Kettenzug hängt das Gegenhaltergewicht. Gerade werden die Bohrungen aufgerieben, in denen bis eben noch Heftschrauben gesteckt haben ..

...fertig! Die speziell für die Klappen maßgefertigten Scharniere (siehe Tagebuch vom 6. April) werden später angeschraubt.

Der linke Wasserkasten wurde letzte Woche bei EWK mal anprobiert und siehe da, er hat sich nicht verzogen und paßte noch an den Lokkasten.

Nachdem noch ein paar unschöne Niete erneuert wurden, ist dieser jetzt bereit zum Anbau.

Nach Muster vom FKB 6 (links) haben wir den ersten Schlosskasten für eine Außentür von unserem Salonwagen KKB 7 nachfertigen lassen.

Den Sandkasten der E.K.B. 14g haben wir aus dem Lager geholt. Nach der Demontage geht das Teil zum Sandstrahlen.

Auch die Arbeiten an Lang- und Stehkessel der DHHU 20 sind gut vorangeschritten. Hier ein Blick in den Langkessel mit der eingeschweißten vorderen Rohrwand. Links oben (der Kessel liegt für die Arbeiten auf einer Drehvorrichtung) die Waschluke, rechts unten der Flansch für das Reglerrohr. Das Knotenblech zur Verstärkung der Rohrwand ist auch bereits eingesetzt.

Der Stehkessel mit den Ausschnitten für die oberen Waschluken,Regler und Wasserstände.

Für die Werkzeugkastentür haben wir die Scharniere auf Fertigmaß gefräst, gebohrt, an die Tür genietet und nach der Anfertigung von 2 Höhendistanzstücken an den Kohlenkasten geschraubt. Die Vorreibereinzelteile sind aufgearbeitet und für straffen Sitz nachgearbeitet (Spannhülse angefertigt, Bolzen nachgedreht, Distanzscheibe hergestellt und in der Höhe abgestimmt).

Am Tender ist der Boden versiegelt, damit Wasser und Kohlenstaub aus den beiden Kohlenkästen nicht hinter die Profile kriechen kann und der Werkzeugschrank trocken bleibt. Bis auf die Lackierarbeiten und das Montieren von Griffen und Beschlagteilen ist der Tender jetzt so weit fertig. Da wir weiter auf das Fahrgestell der RUR warten, holen wir als Füllarbeit die Wasserkästen der 14g aus dem Magazin, um die Kästen für das Nieten vorzubereiten.

Die Klappen der Triebwerksverkleidung der RUR werden für das Nieten vorbereitet.

Der Schieber zum Verriegeln der Klappen.

Auf der Meter-Spur-Show in Buseck konnte heute der Prototyp der RURHOVEN, das Om Modell der RUR von Jaffas Moba-Shop, auf einer Probefahrt abgelichtet werden.

Die Feuerkiste ist samt Bodenring für die DHHU 20 zusammengebaut.

Nachdem wir im März 2020 den Bau eines Lokkessels bei Lonkwitz beauftragt hatten, gab es vor gut einem guten Jahr die ersten Vorbesprechungen zur Entwurfsplanung. Im Mai 2022 wurde mit dem Ausschnieden und Biegen der Bleche begonnen, nach den Sommerferien hat jetzt der Zusammenbau begonnen.

Die Schweißarbeiten liegen gut im Zeitplan und wir sind zuversichtlich, dass der Kessel noch dieses Jahr fertig wird. Damit wird er wohl den Kessel unserer Lok 4 überholen, der seit November 2014 bei EWK zur Reparatur ist.

Wer findet auf dem nächsten Bild den Fehler?

Richtig - das Ding ist spiegelverkehrt ...

Thomas hat am Wochenende in Schierwaldenrath beim Wagen 151 noch mal genau hingeschaut:  Der Wagen 151 hat je Wagenseite 4 ausstellbare Fenster, von denen 2 links und 2 rechts angeschlagen sind. Abhängig von der Anschlagseite des Fensters wird ein Rechts- bzw. Linksmodell benötigt. Unterschiedlich sind die Lagerböckchen; alle anderen Teile passen für beide Varianten.

Weiter ging es mit der Stange mit dem angegossenen Knebelgriff:
"Der Knebelgriff macht einem das Leben schwer, da er mit seiner Breite von etwa 60 mm natürlich nicht in die Spindelbohrung der Drehmaschine passt. Ich habe mir zum Spannen meine große Planscheibe ausgesucht, damit der Knebelgriff wenigstens in der Bohrung der Planscheibe verschwindet und ich die Stange so tief wie mit meiner maschinellen Ausstattung möglich eingespannt bekomme. Die Stange steht so aber immer noch mindestens 180 mm aus dem Futter heraus, sodass man nicht ohne weiteres das Ende plandrehen und zentrieren kann. Es wird also die Abstützung über die feststehende Lünette erforderlich - die kann man aber auf dem rohen Gußteil nicht ansetzen - eine Lünette erfordert eine sauber gedrehte Fläche (bitte im untenstehenden Bild nicht von der scheinbar fertigen Fläche am rechten Stangenende irritieren lassen - die stammt aus einem wenig erfolgreichen Vorversuch ...).

Also habe ich aus einem Reststück Stahl einen sog. Schwärmer angefertigt, das ist ein dickwandiges Rohrstück mit 3 jeweils um 120° versetzten Schrauben, das sich auf dem rohen Gußteil so ausrichten läßt, dass dessen Außenseite zentrisch läuft (viel Geduld erforderlich) und nun das Ansetzen der Lünette ermöglicht.

Hier das Ausrichten des Schwärmers ...

... angesetzte Lünette, Stangenende plangedreht und zentriert.

Das Stangenende konnte nach dem Entfernen von Lünette und Schwärmer nun wie gewohnt mit einer mitlaufenden Körnerspitze abgestützt und auf Fertigmaß gedreht werden. Jetzt fehlen noch die Stiftbohrungen in der Stange:

Die Stange wurde mit dem Knebel längs zur X-Achse der Maschine ausgerichtet und dann um 40° für die Raststift-Bohrung bzw. um 15° für die Stiftbohrungen für den Stellring und den Hebel gedreht und in der passenden Höhe mit einem in die Horizontalspindel der Fräse eingespannten Spiralbohrer gebohrt.
Dann waren noch Stifte (aus M5-Messingschrauben) und Stellringe zu drehen, die mir von ihren Dimensionen her ungewohnt waren - das ist für meine Verhältnisse Uhrmacherarbeit ߘ馬t;/p>

Original (links) und Fälschung (rechts) - für die Serie werden natürlich noch Messingschrauben für die Befestigung der Aussteifung im Lagerböckchen beschafft. Außerdem werde ich die Abmessungen des Stellrings bei der Serie noch etwas verändern - der war mir arg kurz geraten. Die beschafften Federn haben genau die richtige Steifigkeit - das funktioniert wunderbar."

Nachdem wir vor einigen Tagen die Probeabgüsse für die Fensteraussteller bekommen haben, hat Thomas mal einen Bearbeitungsversuch unternommen.  "Angefangen habe ich mit einem Lagerböckchen:

Damit man das Teil beim Einspannen nicht zusammenquetscht, habe ich eine auf die passende Länge eingestellte Schraube/Mutter-Kombination im Halter eingeklemmt.

Zum Bohren habe ich das Böckchen auf das UWG, welches als Horizontalbohrmaschine eingerichtet wurde, gespannt. Um Verformungen durch die Vorschubkraft des Bohrers zu vermeiden, kam wieder die Schraube/Mutter-Kombination sowie eine Parallelschraubzwinge zum Einsatz.

Es zeigte sich, dass ich beim Bohren nicht genau die Mitte der vorgegossenen Bohrung getroffen habe - hier werde ich für die Serienteile noch eine Vorrichtung bauen müssen, die sich an der vorgegossenen Bohrung ausrichtet und den Bohrer so führt, dass die Mitte sicher getroffen wird.

Anschließend mußte die Rastnut in das Lagerböckchen gefräst werden:

Ich habe das Böckchen mit der späteren Montagefläche um 40° schräg in den zentrisch spannenden Schraubstock des FP1-Teilapparates gespannt, bei eingesteckter Stange die Bohrungsmitte angetastet, die Stange wieder entfernt und dann mit einem Schaftfträser die erste Hälfte der Rastnut gefräst und die Geschichte dann auf dem Teilkopf um 180° gedreht. Obiges Bild zeigt das Böckchen nach dem Drehen, aber noch vor dem Fräsen der zweiten Nuthälfte.
Für die Serie werde ich mir hier noch einen Spannklotz mit dem richtigen Winkel herstellen, damit ich die Teile nicht jedes Mal aufwendig mit dem Winkelmesser ausrichten muss."

(wird fortgesetzt)

Am Rahmen vom OEG 805 sind die Schutzbleche gegen Bremsfunken angebaut, danach geht es an das Auslegen des Fußbodens.

Der Bremszylinder vom OEG 808 ist zwischenzeitlich wieder zusammengebaut und zusammen mit der Bremswelle beim Lackieren.

Bei der RUR wird für die Stützen des Drehschiebers ein gebogenes Flacheisen benötigt. Hierzu hat die Werkstatt in Hüinghausen ein passende Vorrichtung gebastelt: Aus einem Klotz zwei Leisten raus sägen. Die zwei Leisten auf der Fräsmaschine bearbeiten. Bohrungen anreissen und die Löcher bohren und aufreiben. Aufnahmedorne drehen und einpressen. Die Antriebsrolle drehen. Beim Zusammenbau der Vorrichtung die Kugellagern aufpressen und die Sicherungsringe montieren.

Und hier das Resultät vom ersten Biegeversuch - funktioniert super!
Die Vorrichtung wird später auch noch bei anderen Teilen - etwa den Spannbändern für Luftbehälter - gute Dienste leisten.

Für unseren Personenwagen 13 bekommen wir den fehlenden Kasten für die Notbremse. Rechts im Bild ein Probeabguss in Aluminium.

Eine Reihe von Kleinarbeiten, um die Wurfhebelbremse an der E.K.B. 14g komplett fertigzustellen:
- gehärtetes Federstahlblech für Wurfhebelbremsarretierung von 3mm auf 1,5mm plan herunterschleifen
- Federblechkontur aus gehärteter Platte herausarbeiten, warmbiegen, im Biegebereich neu härten, in Öl abschrecken und blau anlassen
- Mechanik für Wurfhebelbremsarretierung ausbohren, ausbuchsen, Sitze nachdrehen, Vierkant schweißen und beiarbeiten
... und wieder alles schön zusammenbauen.

Heute sind die Jubiläumsveranstaltungen "50+1 Jahre" bei der Selfkantbahn zu Ende gegangen und unsere OEG-Güterwagen kehren bald in ihr Magazin zurück. Gunther Lange hat uns Fotos vom Einsatz vom OEG Wagen 863 und 866 am letzten Wochenende zugeschickt - besten Dank für die gelungenen Aufnahmen!

Zug 2119 passiert den Hp Gelindchen in Richtung Gillrath (© Gunther Lange),

Zug 2229 verlässt Birgden in Richtung Schierwaldenrath (© Gunther Lange).

Gegenschuss von der hinteren Plattform des Weyer-Personenwagen der Borkumer Kleinbahn zwischen Gelindchen und Birgden (© Gunther Lange). Obwohl die OEG-Wagen an der Druckluftbremse hängen, sind die beiden Bremsersitze besetzt.

Eine Palette mit Einzelteilen des Bremsgestänges vom OEG 808...

... und so sieht das im Drehgestell verbaut aus.

Die Beschriftung an den beiden letzten O-Wagen wurde diese Woche komplettiert. Hier stehen die 4 O-Wagen vereint für die Abnahme-Fotos.

Der R.K.B. 219 in der Detailaufnahme.
