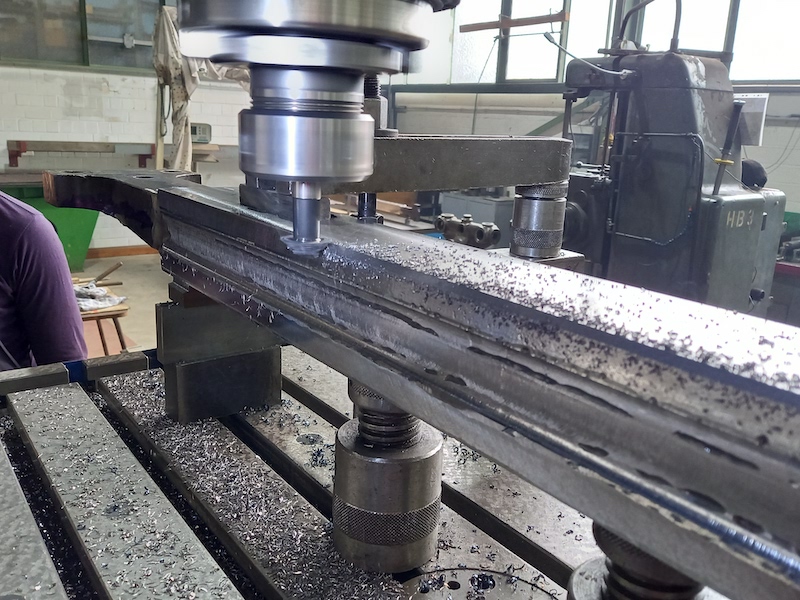

Die neuen Gleitflächen aus C45-Stahl sind aufgeschweißt und erst mal vorgefräst.

An allen Stangenköpfen der Lok 4 sind die Fenster für die Lagerschalen stark verschlissen und man kann sehr schön sehen, wie sich die Bunde der Lagerschalen in die Stangenköpfe hineingearbeitet haben. Da werden wohl schon lange Zeit die Beilagen nicht festgesessen haben ... diese Bereiche werden aufgeschweißt und plangefräst.

Wenn man sich die hinteren (offenen) Köpfe der Treibstangen ansieht, erkennt man, dass die unteren Stege der Gabeln keine gleichbleibende Materialstärke mehr haben. Eine Möglichkeit ist, dass die Gabeln - statt Material an der Innenseite der Fenster aufzuschweißen - mal enger gebogen worden sind, um wieder einen strammen Sitz der Lagerschalen zu erreichen. Hier wartet wieder viel Arbeit auf die Werkstatt...

In dieser Woche war ein Mitarbeiter von Kleinbaan zur Abnahme des OEG 805 vor Ort in Mitcheldean.

Bis auf ein paar kleine Punkte zur Nacharbeit ist der Wagen o.k. und die Garnitur betriebsfähiger OEG-Fahrzeuge ist damit auf 17 Güterwagen angewachsen.

Eines der Drehgestelle von OEG 805 diente übrigens bei Alan Keefs "Open Day 2022" als Schaustück. Hier ist es kurz bei Minute 11:57 in einem Film zu sehen:  Alan Keef Ltd Open Day 2022

Für unsere Draisine können wir den komplett aufgearbeiteten Aufbau einer Klv 11 übernehmen. Dies wird uns etliche Monate an Spenglerarbeiten ersparen.

Die bei den Wasserstandsanzeigern von Chanter Biomed Ltd. mitgelieferten Handgriffe wollen wir noch durch eine authentische Ausführung ersetzen. Vorbild sind hier die Griffe auf der ZE 607. Charakteristisch ist die entkoppelbare Verbindungsstange zwischen dem oberen und dem unteren Hahn.

Das Salonabteil vom KKB 7 wird für die Wandverkleidung eine Lincrusta-Tapete (Prägetapete aus Linoleum) bekommen. Hierzu wurden gestern die Wandflächen ausgemessen.

Da es sich um ein sehr hochwertiges Material handelt, gilt es, Verschnitt zu vermeiden.

Ein Drehgestell vom Güterwagen OEG 808 wird derzeit zusammengebaut.

Die zugehörige Drehpfanne wird ebenfalls bearbeitet.

Diverse Schmiergefäße für unsere Mudauer Lok wurden gereinigt. Unter dicken Farbschichten kamen Gehäuse aus Rotguß zum Vorschein.

Diese Woche ging es mit dem Sanddom der 14g weiter. Zuerst wurde das Blechteil der Domverkleidung mit zwei Gewindestangen und Rohren verstärkt, damit am Blech gearbeitet werden konnte. Zur Kontrolle beim Biegen des Blechs wurde eine Schablone aus Pappe mit dem Durchmesser des Kessels hergestellt.

Am Verkleidungsblech wurden die weggerosteten Stellen angezeichnet und herausgetrennt.

Danach wurde aus einem neuen Blech ein passender Flicken herausgeschnitten, angepasst, eingesetzt und festgepunktet. Nach dem Richten wurde anschließend alles miteinander verschweißt und die Nähte sauber geschliffen.

Die Domverkleidung wird später mit dem eigentichen Sandbehälter verschraubt. Hier das Sattelstück und die Vorderwand des Sandbehälters; das Blech der Zwischenwand fehlt noch.

Nach dem Planen der Oberflächen und dem Einbringen der kegeligen Gewinde wird der Lochkreis für die Niete angebohrt.

Die fertig bearbeiteten Flansche von oben und unten mit eingeschraubten Stopfen.

Anhand des Fabrikfotos der Kastendampflokomotive LAMERSDORF und der Henschelfabrikzeichnung haben wir die Konsole für den Schalldämpfer der Körtingbremse rekonstruiert. Jetzt kann es an die Fertigung gehen.

Viel Kleinarbeit - flexen, bohren, entgraten, ausrichten, grundieren - steckt auch in der Klappe des seitlichen Kohlenkastens, damit später alles passt und nichts klemmt.

Am seitlichen Kohlentemder der Heizerseite sind nun die Winkelprofile für die Kohlenschütte angebaut. Der Rahmen vom Wasserkasten / Kohlenkasten steht auf dem Kopf; die Schütte zeigt später schräg nach innen in Richtung Führerstandsmitte.

Da der Kohlen- und der Wasserkastenrahmen auf der Heizerseite der Lok miteinander nur an 4 Schraub- / Nietpunkten verbunden sind und bei korrekter Positionierung bzw Ausrichtung unter größerer Vorspannung stehen, müssen zum Nieten die Lagen der Anschlusspunkte fixiert werden.

Hierzu wurde eine temporäre Stützkonstruktion aus Rohren und Winkelprofilen angefertigt und eingepasst.

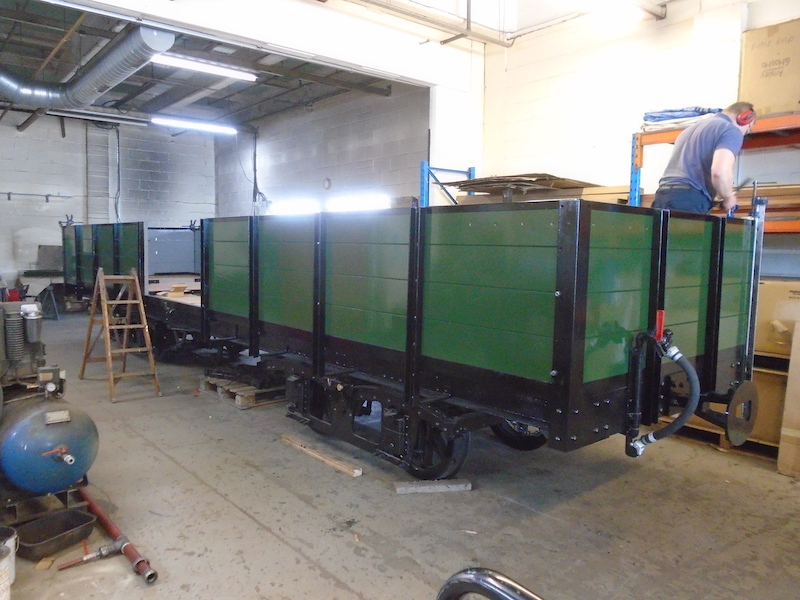

Der Güterwagen OEG 805 im Hintergrund ist bei Alan Keef fertiggestellt und wartet auf die Abnahme durch Kleinbaan. Das Schwesterfahrzeug OEG 808 im Vordergrund folgt im "Blockabstand" und hat die Holzbohlen für den Fußboden erhalten.

Die Wasserstandanzeiger für unsere Mudauer Lok sind aufgearbeitet, hier der "Vorher"-Zustand: Nach Entfernung der grauen Farbe (wohl aus Zeiten als Denkmalslok) kamen schöne Rotguß-Armaturen zum Vorschein.

Hier ist der "Nachher"-Zustand zu sehen: Die Armaturen waren noch in recht gutem Zustand, die Holzgriffe sind noch zu erneuern.

Am Dienstag wurden die Wasserkästen der RUR zum ersten Mal mit Wasser gefüllt. Das neu geschaffene Biotop wurde direkt von einem Untermieter für erste Schwimmübungen in Beschlag genommen.

Bei EWK wurde letzte Woche das Wasserkastenverbindungsrohr gebogen. Das geschah mit Hilfe der hydraulischen Presse und eigens geformten Auflagern bzw. einem Druckstück. Hierzu wurde das Rohr mit verdichtetem Sand gefüllt und erwärmt.

Nach dem Biegen wurden die losen Flansche aufgesetzt, die Rohrenden umgebördelt und anschließend plan geschliffen, da die Bördel ohne weitere Dichtung abdichten sollen.

Die Waserkästen der RUR brauchen ja noch eine Möglichkeit, das Wasser ablassen zu können. Bei der Schwesterlok ZE 607 sieht das so aus:

Glücklicherweise ist uns neulich eine hierzu passende Zeichnung "Reinigungsschraube für Wasserkasten" aus dem RAW Jülich in die Finger gefallen.
Vierkant fräsen,....

.. kegelige Gewinde drehen, und ...

... die erste Schraubee ist fertig.

Nun muss noch ein passendes "Gegenstück" gefertigt werden, siehe Foto oben von der ZE 607:  Ein Flansch, der mit 8 12er-Nieten unter den Wasserkastenboden genietet wird (die genaue Position müssen wir ausprobieren, wenn der Lokrahmen wieder da ist).

Nach der Röntgenprüfung der Schweißnähte an den Stehkesselflicken am 9. Januar konnten die Niete oberhalb des Bodenringes eingesetzt werden. Hierbei handelt es sich um beidseitig halbversenkte Niete, deren besondere Schwierigkeit darin liegt, das die Bleche teilweise gekrümmt und unterschiedlich dick sind, so daß die Köpfe wasserseitig noch verstärkt anzustemmen sind. Die Halbversenkniete sind auch nicht einfach im Handel zu beziehen, sondern wurden in eigener Werkstatt gepreßt und am Kopf nachgedreht.

Zudem mußte noch ein besonderes Werkzeug zu Gegenhalten angefertigt werden, da der Gegenhalter ansonsten aufgrund der nur ganz leicht gewöbten Köpfe unter den Preßlufthammerschlägen sofort wegsprang.

Nach der Bearbeitung konnte der rechte Kreuzkopf auf die Kolbenstange aufgeschoben und auf der 3D-Meßmaschine vermessen werden. Ziel dabei ist, festzustellen, ob die Kreuzkopfsohle parallel zur Kolbenachse verläuft und Rißlinien für Kolbenachse, Lagerbohrung und Gleitbahnmitte anzubringen. Anhand der Rißlinien kann dann die notwendige Korrektur z.b. der Kreuzkopfsohle durch Nachfräsen ausgeführt werden.

Der linke Kolben sitzt einwandfrei im Kreuzkopf, so konnte dessen Vermessung direkt in Angriff genommen werden. Nach dem Anzeichnen auf der Meßmaschine werden noch Körner mit Kreiskörnern zum Kennzeichnen von Meßpunkten eingeschlagen.

Am 5. Januar hatten wir bei unserem Besuch in Mönchengladbach zusammen mit EWK festgestellt, daß der rechte Kreuzkopf in seiner Konusbohrung eigentümliche Krusten zeigte; entweder alter Glühzunder oder vielleicht auch Rostschichten. Die konnten so nicht belassen werden, wenn wieder ein einwandfreier Sitz der Kolbenstange im Kreuzkopf erreicht werden sollte. Also wurde der Kreuzkopf bei EWK auf der Drehmaschine ausgerichtet, was schon mal einen Tag in Anspruch nahm, denn so ein Kreuzkopf ist nicht einfach aufzuspannen.

Nach dem Ausdrehen der konischen Bohrung war natürlich der Konus der Kolbenstange zu klein. Der wurde anschließend aufgeschweißt und auf der Drehmaschine erst vorgedreht...

und anschließend, um eine exakte Form und die beste Oberflächengüte zu bekommen, noch geschliffen.

Die Manometer für die Saugluftbremse auf den beiden Loks RUR und E.K.B. 14g sind aufgearbeitet und geprüft aus der Werkstatt zurück.

In den nächsten Tagen wird der Lokkasten der RUR wieder nach Hüinghausen gebracht. Vor und bei den Nietarbeiten wurde bei EWK großer Wert auf den Korrosionsschutz gelegt - daher auch die derzeitige Farbgebung im Patchwork-Design.

Auch für unseren Salonwagen KKB 7 sind die Seilführungen für die Görlitzer Gewichtsbremse zusammengebaut. Hier im Bild ist die komplette Dachausrüstung für einen Wagen mit Bremse zu sehen.
