Der im Herbst von der Sauerländer Kleinbahn übernommene Gepäckpostwagen 38 der Bielefelder Kreisbahnen ist in die Werkstatt gekommen. Da die Sauerländer Kleinbahn bereits Fahrwerk, Rahmen und die Ständerprofile vom Aufbau saniert hat, sind die restlichen Stahlarbeiten vergleichsweise überschaubar: Ersatz diverser Paßschrauben durch Niete, Einbau der Leitung für die Dampfheizung, Fertigstellung der Schiebetürrahmen und Komplettierung der Bremsanlage. Viel Arbeit für den Schreiner wird aber kommen: die Holzteile am Aufbau, die Innenwände, die Türen und die Inneneinrichtung.

Auch die Drehgestelle von unserem Personenwagen StMB 13 sind für das Nieten vorbereitet.

Bisher konnte nicht geklärt werden warum der StMB 13 diese Drehgestelle in Blech-Winkel Bauart hat, während die Schwesterfahrzeuge bei der Steinhuder Meerbahn - sowohl vom Hersteller Buschbaum & Holland als auch vom Düsseldorfer Eisenbahnbedarf - nach Werkszeichnung und bekannten Fotos - alle die typischen Drehgestelle der "Weyer"-Bauart mit einem mehrfach gekröpften U-Pofil als Seitenwange hatten. Nach einem Foto aus den 1950er Jahren ist eindeutig belegt, dass der StMB 13 die heutigen Drehgestelle bereits bei der Steinhuder Meerbahn hatte und nicht erst auf Langeoog bekommen hat.
Der Düsseldorfer Eisenbahnbedarf hat in den 1920er Jahren Güterwagen mit dieser Drehgestell-Bauart an die Kleinbahnen in Westfalen geliefert. Möglicherweise gab es mal im Rahmen einer Revision bei der Steinhuder Meerbahn einen Drehgestelltausch.

Die Stahlarbeiten am vierten O-Wagen aus Pommern sind abgeschlossen. Anfang 2019 werden die zur Montage verbauten Paßschrauben durch Niete ersetzt.

Aufwändig war die Rekonstruktion der Verriegelung für die Klapptüren.

Der Dachkondensator der RUR nimmt Gestalt an.

Auch der Abdampf-Umschaltschieber zwischen Blasrohr und Kondensator ist fertig. Vorbild ist der noch vorhandene originale Schieber an der Kastendampflok OEG 102 in Mannheim. Wahrscheinlich ist ein solcher Umschaltschieber in den letzten 100 Jahren nicht mehr neu gebaut worden!
Trotz der hohen Kosten haben wir uns entschieden, statt einer günstigen Schweißkonstruktion für ein authentisches Gehäuse ein neues Gußmodell zu konstruieren und bauen zu lassen.

Der Samstag wurde genutzt, um die vor Monaten mal gekaufte Polierscheibe auszuprobieren. Links das "Vorher"-Bild mit dem spanend bearbeiteten Gußteil, rechts das "Nachher"-Bild (glätten mit 280er Fächerscheibe, dann Vor- und Endpolitur).

Beim O-Wagen OEG 863 war ein Knotenblech vom Rost angenagt. Glücklicherweise ist der Bereich der Vernietung noch in Ordnung. Zur Reparatur wird der beschädigte Bereich sauber ausgetrennt; die Kanten für die Schweißnaht vorbereitet und ein passenden dreieckiges Reparaturblech eingepasst. Zum Schluß wird die Schweißnaht sauber glattgeschliffen (alle Aufnahmen Alan Keef).

Hier die Teile der Verriegelung für eine der beiden Klapptüren.

Bereits 2009 konnten wir eine einstufige 6 / 6 1/2" Westinghouse-Luftpumpe kaufen. Bekannt war, dass die Luftpumpe einen Wasserschaden haben sollte. Rein äußerlich sah die Luftpumpe sehr gut aus:

Der Dampfteil ist auch in einem guten Zustand. Der Luftzylinder hingegen zeigt extreme Rostbildung infolge Wasser, das offensichtlich längere Zeit darin gestanden hat. Die Kolbenstange war ebenfalls in den Stopfbuchsen festgerostet. Nur mit größter Mühe konnte EWK in Krefeld überhaupt den festsitzenden Luftzylinder von Kolben und Mittelstück trennen. Zudem ist von diesem ein Teil samt Ventilgehäuse abgebrochen, kann aber durch Guß-Warmschweißen repariert werden. Der Luftzylinder muss durch die tiefe Korrosion ausgedreht werden. Wahrscheinlich wird dadurch die Bohrung zu groß sodass für eine ordentliche Zentrierung auf der Unterseite des Mittelteiles noch ein zusätzlicher Schrumpfring aufgezogen werden muss (beide Aufnahmen EWK).

Das nächste Lagerschalenpaar ist in einen Stangenkopf eingepasst. Im Hintergrund der zugehörige seitliche Lagerdeckel (alle Aufnahmen Alan Keef).

Die originalen Lagerdeckel der Kuppelstangen von 1899 werden weiterverwendet.

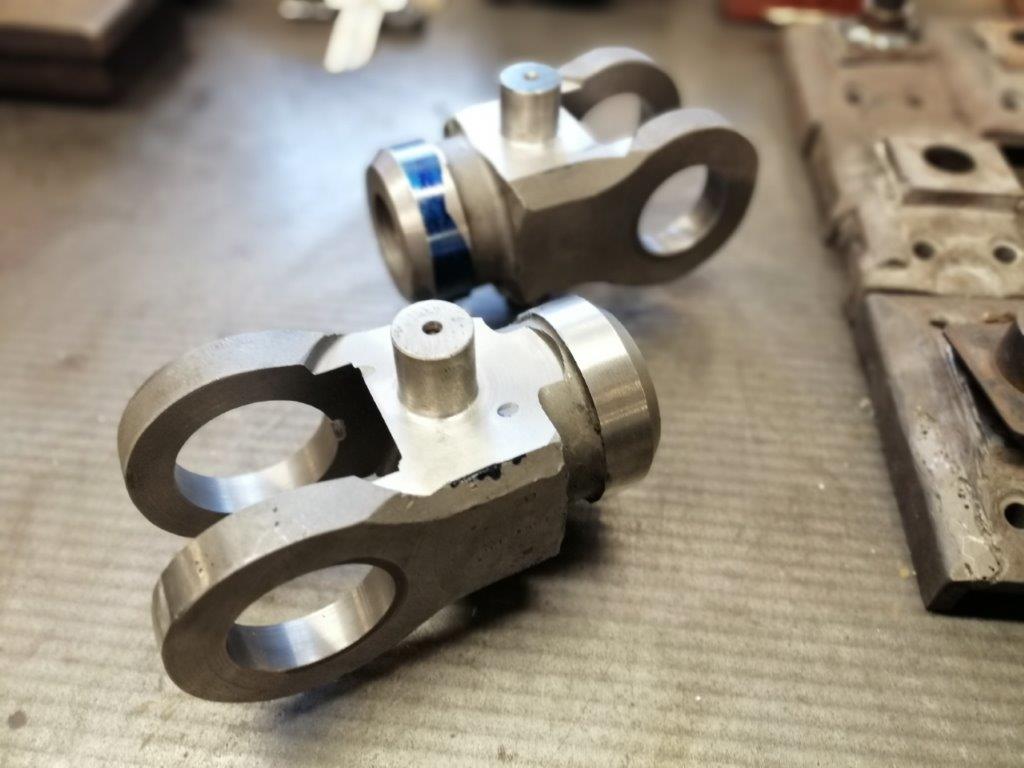

Hinter der Kuppelstange auf der Werkbank von links nach rechts: Die Kolben, beide Kreuzköpfe und die Achslager der Triebachse.

In den 1920er Jahren baute die OEG ihre Fahrzeuge von Saugluft- auf Druckluftbremse um. Typisch für Güterwagen der OEG sind die stehenden Bremszylinder. Da ein Druckluftzylinder "drückt" während ein Saugluftzylinder "zieht" und Druckluft bei gleicher Bremskraft kleinere Zylinder braucht, konnten die ursprünglichen Saugluftzylinder beim damaligen Umbau nicht weiterverwendet werden. Der Zylinder vom OEG 863 ist in einem guten Zustand und kann wieder zusammengebaut werden (Alan Keef).

Die Kuppelstangen erhalten neue Lagerschalen (Aufnahmen Alan Keef).

Der originale Stellkeil ist mit den Schlagzahlen "RV" gekennzeichnet. Damit ist klar dass wir hier den Stangenkopf "rechts vorne" sehen.

Die neu bandagierten Radsätze für den Personenwagen StMB 13 sind fertiggestellt.

Ein Kolben muss neu gefertigt werden. Hier das noch ungebohrte Drehteil neben seinem Vorbild.

Nach weiteren Arbeitsschritten ist der Kolben auf der ebenfalls neuen Kolbenstange fixiert.

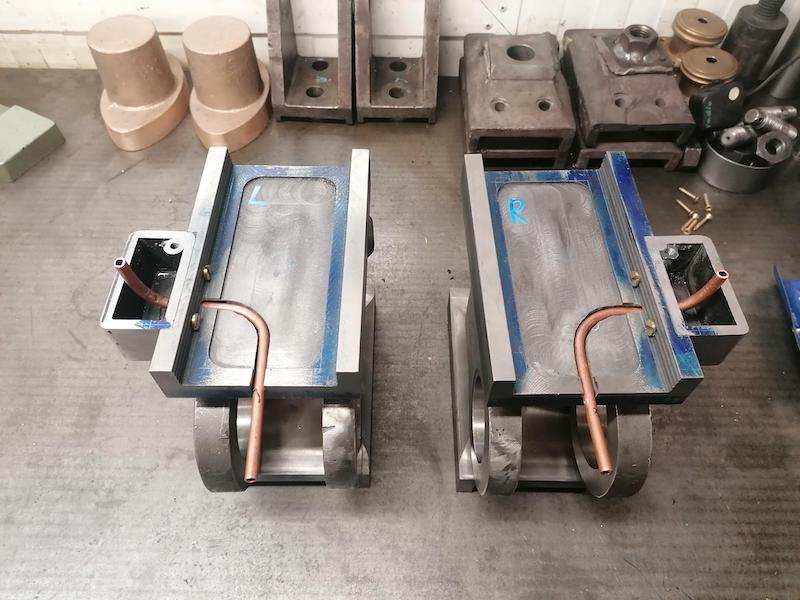

Für die Achslager der Kuppelachse werden die Lagerschalen ausgespindelt.

Hier ist die Achswelle probeweise in die Lagerschalen eingelegt.

Zur weiteren Montage wird die Achswelle wieder aus dem Rahmen gehoben. Alan Keef hat die passende Vorrichtung in der eigenen Werkstatt, um die Radscheiben aufzupressen.

Auch die Radreifen sind fertig gedreht. (Alle Aufnahmen Alan Keef Ltd.)

Heute ist eine größere Partie Armaturen fertiggestellt worden. Das große Teil hinten rechts auf der Platte ist der Regler der FKB 5i. (Aufnahme Rudolf Langeloth).

Heute hat der Prüfer vom TÜV Hessen den Kessel der Lok CARL abgenommen.

Die RUR wird wieder ihren Abdampfkondensator auf dem Dach erhalten. In der Literatur ist wenig über die Effektivität der Abdampfkondensatoren bei Straßenbahnloks zu finden. Bei den meisten Dampfstraßenbahnloks, etwa bei den Kastenloks der OEG, sind die Dachkondensatoren schon in oder vor den 1920er Jahren abgebaut worden. So sind wir gespannt, ob ein Betrieb der RUR mit Abdampfkondensator später betriebstauglich sein wird oder dieser eine technische Sackgasse gewesen ist.

Vor 5 Jahren konnten wir dankenswerterweise an der OEG 102 in Mannheim den Umschaltschieber zwischen Blasrohr und (abgebautem) Dachkondensator vermessen. In England wurden jetzt auf Basis von Fotos und Maßskizzen ein neues Gehäuse und passende Deckel gegossen.

 Bereits neu entstanden sind auch der Drehschieber....

und die Drehschieberwelle.


Auch der Zusammenbau des Dachkondensators selber hat begonnen (Alle Aufnahmen Alan Keef Ltd).

Am 12. Oktober war der Kessel für die Lok CARL fertig und für eine Kaltdruckprobe mit Wasser gefüllt. Angeschlossen sind die Handpumpe und ein Prüfmanometer.

Am 7. Oktober war die IG Wagen (www.ig-wagen.de) bei ihrem Jahrestreffen zu Besuch bei Kleinbaan Service. Durch einen Fabrikschildexperten konnten vor Ort Hersteller und Baujahr des Flachwagens IBL 23 geklärt werden. Bisher war nur bekannt, dass dieser Wagen der Inselbahn Langeoog ursprünglich von der Straßenbahn Meißen stammte. Da die frühere Betriebsnummer in Meißen unbekannt ist, war bisher aber offen, aus welcher Lieferung dieser Wagen stammte. Durch den Abdruck des früheren Fabrikschilds konnte er den Hersteller - Waggonfabrik Gebr. Hofmann & Co.A.G. - und das Baujahr 1905 bestimmen.

Flachwagen IBL 23, hier mit dem OEG 727 huckepack als Ladegut zur platzsparenden Abstellung im Magazin.

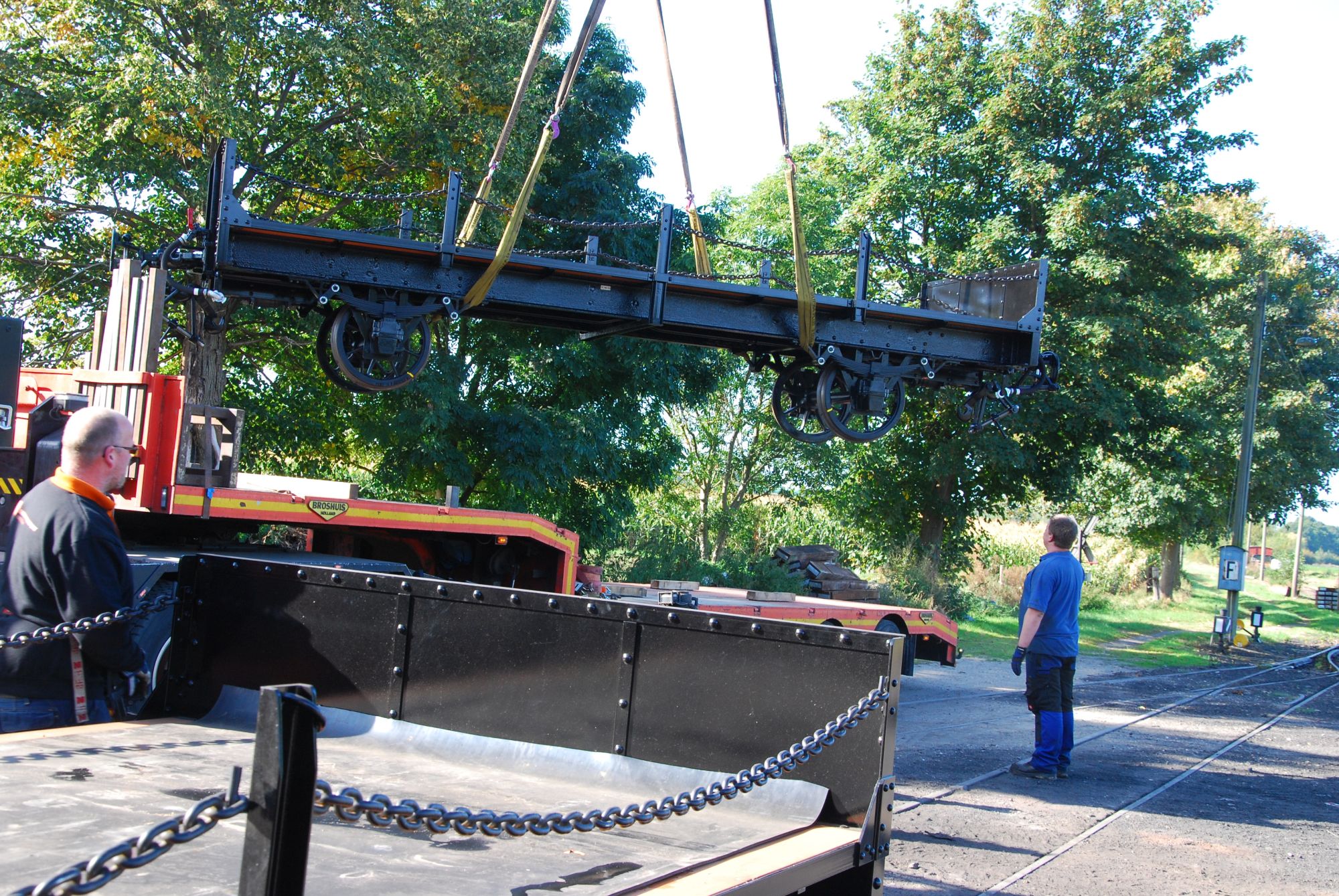

Gestern wurden in Ross-on-Wye die beiden O-Wagen OEG 866 und OEG 895 verladen.

Die Hinfahrt vom Tieflader wurde genutzt, um 3 OEG-Güterwagen der 10-Tonnen-Klasse (OEG 1017, 1021 und 1024) als Arbeitsvorrat nach England zu bringen. (Aufnahmen Alan Keef)

Die Achsen für den Personenwagen StMB 13 haben neue Bandagen bekommen. Bis Mitte November folgen die zugehörigen Achslager (Aufnahme: MaLoWa).

Der Feiertag wurde genutzt, um den am Samstag abgebauten Wasserstandskopf der Krauss 7558 zu reinigen und danach 2 Stunden lang mit Autosol zu polieren. Das Ergebnis: sieht wieder schön aus. Vor einem Wiederanbau muss der Wasserstandskopf aber noch zerlegt und von innen inspiziert werden.


Heute sind der aufgearbeitete O-Wagen RKB 233 und der G-Wagen 138 in Veendam eingetroffen.

Mit den beiden OEG-Güterwagen, die Ende der Woche kommen, sind dieses Jahr bereits 6 Güterwagen fertiggestellt worden. Weit fortgeschritten sind auch die Arbeiten am Schwesterfahrzeug vom RKB 223, dem O-Wagen RKB 224. Momentan sind die Haltewinkel für die Seitenprofile in Arbeit. Nach den Nietarbeiten geht der Wagen zur Endmontage und zum Schreiner für die Holzarbeiten. Es ist offen, ob dies noch alles in 2018 klappt oder die Fertigstellung ins nächste Jahr rutscht. Nach dem RKB 234 wird der Post-Packwagen BKB 38 in Angriff genommen. In Aufarbeitung sind derzeit - in jeweils unterschiedlichen Arbeitsphasen - noch der BPwPost FKB 6, der Personenwagen StMB 13 und in England die offenen Güterwagen OEG 863 und OEG 801.

Vom alten Kessel konnten wir die schöne gußeiserne Feuertür weiterverwenden; Aufnahmeplatte und Feuerlochschoner waren hingegen stark korrodiert und sind neu angefertigt worden. Der Kessel ist sonst bis auf Einbau des Rohrsatzes und des Reglers fertig.

Der alte Schornstein vom CARL ist hingegen beim besten Willen nicht mehr reparabel: Durchgerostet, eingerissen und zu Denkmalslok-Zeiten nur notdürftig geflickt worden. Hier konnten wir dankenswerterweise das Schornstein-Gußmodell der Schwesterlok HERMANN vom DEV ausleihen. Wir haben direkt zwei Schornsteine nachgießen lassen, sicher ist sicher!

Der Termin zum Abladen der FKB 5i wurde genutzt, um Armaturen und den Verlauf der Leitungen auf der Lok 14g zu dokumentieren. Hierzu wurde die Lok im wahrsten Sinne des Wortes "bestiegen" um auch Details zu erfassen die "von unten" nicht zu sehen sind.

Zunächst eine Detailaufnahme vom Gestänge für die Zylinder-Entwässerungshähne. Gut ist zu erkennen, dass der Rauchkammermantel so nicht weitervewendet werden kann....

Weiter oben auf der Lok. Schön ist, dass die Wasserkästen noch ihre originalen Klappen und Griffstangen haben. An drei abgebrannten Nieten auf dem Wasserkasten kann abgeleitet werden, dass die Lok ursprünglich auch auf der Heizerseite einen Feuerwehrschlauch-Anschluss hatte. Das Läutewerk ist erst bei der Aufstellung als Denkmal von der rechten Rauchkammerseite auf den Kesselscheitel versetzt worden. Dies ist auch daran zu erkennen, dass das Läutewerk nicht festgeschraubt sondern nur mit ein paar Schweißpunkten auf dem Kesselblech angeheftet ist.

Durch die vermotterten Holzlatten ist auch das Verkleidungsblech vom Führerhausdach eingesunken und sollte besser nicht mehr bestiegen werden. Die Pfeife ist original, die Sicherheitsventile sind ein schwedisches Fabrikat.

Mit der Demontage der ersten Armaturen wurde begonnen. Hier der sichtbare Wasserstand.

Gestern haben wir die FKB 5i bei Lonkwitz in Wetzlar abgeholt und heute erstmal in unserer Abstellhalle "zwischengeparkt", bis die restlichen Armaturen fertig sind und in der Lokwerkstatt für die Fahrwerksarbeiten und Endmontage ein Platz frei ist. Die Kesselverkleidung ist für den Transport nur provisorisch montiert. Zur Probe haben wir die Lok mit Petroleumlampen der Bauart "Preußen 1" versehen.
