Der 15. Wagen unserer "Lenz"-Garnitur ist fertiggestellt und wartet bei unserem Tischler auf den Transport nach Hüinghausen zur Abnahme und Anbringung der Beschriftung. Im Hintergrund unser PwPost BK 38.

Für die Montage des Dachaufsatzes fehlte noch ein passend zur Dachwölbung gebogenes Winkelprofil. Dies erfolgte als Lohnarbeit bei einem Biegebetrieb, da ein so großer Radius mit den Bordmitteln in der Werkstatt nur mit Klimmzügen und Abstrichen gefertigt werden könnte.

Am Aschkasten der Dampflok RUR waren Leisten anzuschweißen und die Auflage im voderen Bereich zum perfekten Sitz im Rahmen noch zusätlich um 8 mm zu unterfüttern. Alle zu langen Schrauben aus der Vormontage wurden gegen Schrauben mit der richtigen Länge ausgetauscht. Durch die Schraubkonstruktion kann später in der Lok der Aschkasten ausgebaut werden ohne den Kessel abheben zu müssen.

Zum Schluß wurde noch das Gitter hinter der Luftklappe seitlich angepasst und der Hebel des Gitters fest montiert.

Nach Abkleben der Rauchkammer und Anschleifen der Grundierung hat der Kessel der RUR seine Endlackierung erhalten. Das sieht richtig edel aus!

Bei unserem letzten Besuch bei EWK in Mönchengladbach haben wir einen Blick in den neu beschichteten Rahmenwasserkasten geworfen. Schon ein Blick von unten durch das Mannloch in den Wasserkasten ist etwas beklemmend und setzt Grenzen beim Bauchumfang. Wie sind nur früher die Schmiede zum Nieten bzw. zum Gegenhalten beim Nieten in den Wasserkasten gekrochen - waren das Schlangenmenschen oder war das Arbeit für Kinder und Jugendliche gewesen?

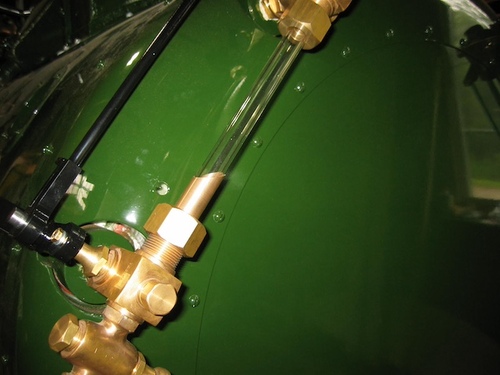

Die Hebel der beiden Wasserstandsanzeiger sind mittlerweile auch fertiggestellt.

Beim Reinheben des Aschkastens ins  Fahrwerk haben wir festgestellt, dass der Kasten im Bereich der Auflagen noch etwas angepasst werden muss. Passende Blechausschritte sind zwischenzeitlich zugeschnitten und am Aschkasten angeschweißt worden.

Bei unserem letzten Besuch bei EWK in Mönchengladbach haben wir die ausgebaute kupferne Feuerkiste unserer Mudauer Lok 4 inspiziert. Die Türwand ist in einem schlechten Zustand - hier wird eine neue Türwand einzusetzen sein. Reihum sind alle Bohrungen für die Bodenringniete zuzuschweißen oder - wahrscheinlich besser - ist dieser Bereich durch neue Flicken zu ersetzen. Sonstige Arbeiten und ein Reparaturplan sind nach Befundung mit dem Kesselsachverständigen festzulegen.

Der obere Teil der Türwand ist mit den Seitenwänden und Deck vernietet, im unteren Teil ist (von innen) in den Umbügen auf jeder Seite ein Flicken eingeschweißt. Leider habe ich das Betriebsbuch nicht zur Hand und kann nicht nachschlagen, wann das erfolgte. In den Umbügen des Stehkesselmantels waren an dieser Stelle ebenfalls kleinere Flicken eingeschweißt, deren Zweck uns bisher nicht ganz klar gewesen war. Wahrscheinlich wollte man sich bei einer Reparatur im RAW Aalen den Aufwand für das Ausbauen der Feuerkiste sparen und es war billiger gewesen, in den Stehkessel zwei Löcher zu brennen, durch diese Löcher die Kupferbleche von außen für das Einschweißen vorzuwärmen und nach Fertigstellung im Mantel Flicken einzuschweißen.

Der vorderere Bereich der Feuerkiste ist komplett geschweißt. Nach Betriebsbuch hatte die Lok zwischen dem 30.03 und 28.05.1949 bei einer HU im RAW Aalen eine neue kupferne Feuerkiste erhalten. Vermutlich wurde bei der "neuen" Feuerkiste die alte Türwand weiterverwendet da es unlogisch erscheint, eine neu angefertigte Türwand wieder einzunieten während die Rohrwand eingeschweißt wurde.

Eine kleine Zwischenarbeit gab es durch eine Gelegenheit zur Brennstoffbeschaffung für Dampflok RUR, und zwar nur wenige Meter neben dem namensgebenden Fluß. Durch Umbau nicht mehr benötigt, lagen in einem Heizungskeller eines Eifeler Hauses etwa 2 Kubikmeter Steinkohlenkoks, der heute in dieser Qualität im Handel kaum noch aufzufinden ist. Wir konnten diese Menge für die Feuerung der Lok bergen, die ja ursprünglich auch mit Steinkohlenkoks gefeuert wurde. Zumindest für ein paar Versuche sollte es ausreichen. In Zusammenwirken mit dem Kondensator sollte die Lok dann kaum noch sichtbare Emissionen erzeugen.
Hier hat Hauer Matthias ein abbauwürdiges ausstreichendes Koksflöz gemutet.

Ganz schön staubig. Nach getaner Arbeit konnte man den Erfolg sehen.

Die beschaffte Menge konnte zunächst bei der Selfkantbahn eingelagert werden. Die Entladung per Radlader ging dann etwas schneller vonstatten.

Steinkohlenkoks ist heute als Brennstoff für Hausheizungen kaum noch gebräuchlich. Zu Zeiten der eigenen Stadtgaserzeugung aus Kohle in kommunalen Gaswerken fiel dabei jedoch auch Koks als Produkt an, der dann an Endverbraucher verkauft wurde. Bis in die 1970er-Jahre waren daher in städtischen Gegenden Kokszentralheizungen in Wohnhäusern verbreitet. Koks verbrennt mit hoher Temperatur und nahezu rauchfrei.
Die führte auch dazu, daß bei in Städten verkehrenden Dampfstraßenbahnen dieser Brennstoff gerne verwendet wurde. Ob es sich bewährt, werden wir sehen.

Vor der Montage des Lokkastens werden an die RUR auch noch verschiedene Kleinarbeiten am Fahrwerk durchgeführt. So werden die Deckel der Schmiergefäße nachgearbeitet, da sie nicht nur von oben aus nicht schön aussehen....

... sondern Verschlusskolben und Dichtkonus auch überwiegend völlig verschlissen sind. Das Öl soll schließlich die Lager schmieren und nicht bei der Fahrt von den Kuppelstangen in den die Radkästen verteilt werden und alles verschmutzen.

Nach Abladen der RUR in Hühinghausen haben wir den Aschkasten anprobiert - passt, die Luftklappe lässt sich öffnen.

Auch der Kühlwasserbehälter wurde probehalber aufgesetzt:

Den Radius haben wir recht gut getroffen - das hat besser geklappt, als wir befürchtet hatten. Schade, dass man die vielen Niete nach dem Aufsetzen des Lokkastens hinterher nicht mehr sieht ...

Weiter geht es mit der kegeligen Bohrung für das Hahnküken. Unter Zuhilfenahme des Leitlineals, welches mittels Meßuhr anhand eines zwischen den Spitzen eingespannten Lehrkegels genau auf eine Kegelneigung von 1:6 eingestellt wurde, wurden die Bohrungen in die Hahngehäuse eingebracht.

Anhand eines Musterkegels mit an passender Stelle angebrachter Markierung wird der korrekte Durchmesser der Bohrung überprüft:

Für die Bearbeitung der zweiten Stirnseite wird das Gehäuse einfach mit der kegeligen Bohrung auf einen im Dreibackenfutter gespannten Kegeldorn gesteckt und leicht festgeklopft - das klemmt ausreichend fest, um die Stirnseite plandrehen und mit der erforderlichen Einsenkung versehen zu können:

Anprobe: Das bei August Weber in Mönchengladbach gefertigte Hahnküken passt einwandfrei!

Nachdem wir vor einigen Monaten schon die ersten beiden Pilot-Paare bearbeitet hatten, geht es jetzt mit einer Kleinserie für den PwPost 38 und 2 weitere Fahrzeuge (dritte Dampflok und StMB 13) weiter. Los ging es mit den Flanschflächen und den Dichtrillen.

Danach kam das UWG2 mal wieder nach längerer Zeit bei Thomas zum Einsatz - eingerichtet als Horizontalbohrwerk wurden die Flanschbohrungen nach vorher angefertigter Bohrlehre eingebracht:

Nächster Schritt: Bearbeiten des Stutzens für den Anschluss des Heizschlauches:

Die Rauchkammer ist fertig lackiert; die Bereiche um die Einfassungen herum sowie die Innenseiten der Einfassungen selber sind mit Decklack behandelt.

Nach der Montage der Einfassungen hat Thomas damit begonnen, den Lang- und Stehkessel als Vorbereitung für die Lackierung anzuschleifen. Im Hintergrund sieht man den ebenfalls fertig lackierten vorderen Sandkasten und den Schalldämpfer der Körtingbremse. Beides kann nun wieder montiert werden.

Der Halter des Luftsaugers sollte noch etwas angepasst werden und ging dafür nochmal auf die Fräsmaschine.

Und schon sitzt er wieder montiert auf dem vorderen Spannring der Kesselverkleidung.

Die seitlichen Winkelprofile des Dachaufsatzes wurden unter der Presse um 2 Grad aufgebogen, damit die waagerechten Schenkel der beiden Profile zur Dachwölbung passen.

Nach Grundieren und Montage ist die Haube für das Nieten vorbereitet.

Das Fahrwerk der RUR wurde heute in Zamberk verladen und wird nach der Wochenendpause nach Hüinghausen weiterfahren.

Ein kleiner Blick zurück sei an dieser Stelle gestattet, denn vor dreieinhalb Jahren, im September 2020, hatten wir schon einmal geglaubt, ein fertiges Lokfahrwerk erhalten zu haben. Es gibt aber Anlaß zur Annahme, daß wir dieses Mal auf einem guten Weg sind!

Diese Woche laufen die Lackierarbeiten am RUR-Kessel; hier die grundierten Einfassungen für Waschluken und Anstellventile...

... und der grundierte Kessel.

Die Rauchkammer ist angeschliffen und bereit für den Auftrag des Decklacks, was voraussichtlich morgen erfolgen wird.

1300

Auch die Verbindungsstangen zwischen den Griffen der Wasserstandsanzeiger werden beim Bau der RUR 1899 Werknormteile von Henschel oder vom Herstelller der Armaturen gewesen sein. Auch an diesen beiden Kleinteilen werden bei der Nachfertigung heute diverse Stunden verbraten:

Beim Bau der RUR konnte Henschel für den Griff vom Luftklappenzug sicherlich auf ein Gesenkschmiedeteil aus eigener Fertigung oder von einem Lieferanten zurückgreifen. Da wir einen solchen Griff in heutigen Normalien-Katatlogen nicht gefunden haben mussten wir etwas "basteln":

Der Meister legt noch einmal Hand an. Jetzt ist alles schön glatt wie eine Kinderpopo und er ist zufrieden. Ab Montag wird lackiert!

In Hüinghausen ist ein 50 l Sack "Raflux-Ringe" aus Steinzeug eingetroffen:

Und hier die Auflösung, wozu die Steinzeug-Ringe benötigt werden. Den Schalldämpfertopf der Körtingsbremse mit den Ringen befüllen...

... Sieb auflegen und festschrauben....

Deckel drauf - und der Schalldämpfer ist fertig! Jetzt den 50 l Sack mit den Ringen - die werden für alle unsere Dampfloks reichen - gut verstauen, damit wir sie beim Befüllen des nächsten Schalldämpfer in x Monaten auch wieder finden. Raflux-Ringe sind sogenannte Standardfüllkörper, die in verschiedenen Größen und Materialien gefertigt werden.

Diese Woche ging es weiter mit dem Dachaufsatz der Rur. Nachdem das Biegen mit dem Winkelprofil nicht geklappt hatte, wurden zwei Drehteile angefertigt, geviertelt und mit den Winkelprofilen verschweißt.

Die Haube mit den montierten Stirnblechen von unten und von oben.

Der Kessel ist angeschliffen und damit für das Aufbringen der Füllgrundierung vorbereitet. Die Bereiche, in denen die Ziehbänder montiert werden, sind bereits einmal grundiert und mit einer Lage Decklack versehen. Am Samstag werden die Ziehbänder montiert, nachdem die lackierten Bereiche genug Zeit hatten, durchzutrocknen. Nach der Montage der Ziehbänder werden die nicht durch sie abgedeckten Bereiche beigeschliffen und der ganze Kessel grundiert.

Weiter geht es mit dem Dachaufsatz für die RUR.  Die Bleche von den Stirnseiten sind entsprechend der Haube angepasst und die Löcher an der richtigen Stelle gebohrt. Begonnen wurde mit dem Biegen der zugehörigen Winkelprofile.

Und hier noch der zugehörige Ausschnitt aus der Werkszeichnung
